Scorpion и Basilisk 11 уз. при 764 л.с., 133 об/мин
Camäleon и Croсodill 11,2 уз. при 786 л.с., 136 об/мин
Salamander, Natter и Hummel 11,1 уз. при 756 л.с., 136 об/мин
запас топлива
40-43 т угля
дальность плавания
на 7 уз.
700 миль
на 10 уз.
450 миль
Экипаж
штат
76-88 чел. (3 офицера, 73-85 матросов)
как флагман соединения
+ штаб: 8-11 чел. (3 офицера, 5-8 матросов)
Дополнительные данные
корпус
железный, с поперечным набором, 10 отсеков, двойное дно на 55 % длины
электроснабжение
1 динамо-машина, 1,75 - 1,9 кВт, 55 В
управление

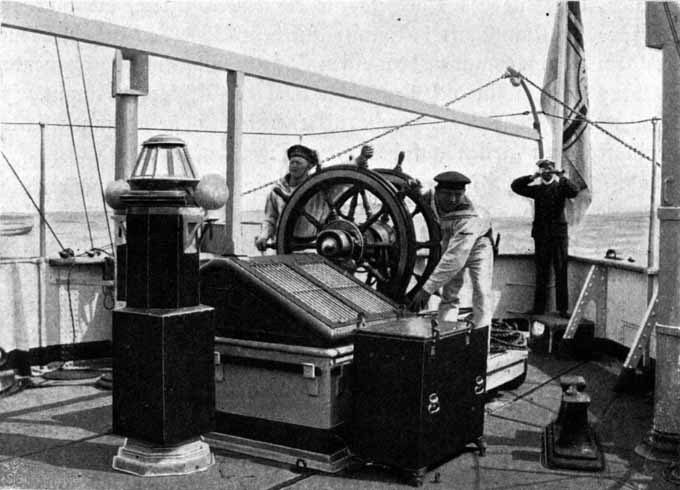

1 руль обыкновенного типа с паровым и ручным приводом
кренящий момент
1071 мт
плавсредства
2 вельбота, 1 катер, 1 ял, 1 шлюпка
стоимость
Wespe и Viper по 1 млн. 75 тыс. марок Biene и Mücke по 1 млн. 257 тыс. марок Scorpion и Basilisk по 1 млн. 161 тыс. марок Camäleon и Croсodill по 1 млн. 145 тыс. марок Salamander, Natter и Hummel по 1 млн. 56 тыс. марок.
БРОНИРОВАНИЕ
"компаунд" на тиковой подкладке
бортовой пояс
203-102 мм (с кормы в нос: 102-152-203), подкладка 210 мм
барбет
203 мм, подкладка 210 мм
палуба
28 мм
рубка (с 1880-х гг.)
20 мм
ВООРУЖЕНИЕ
1-305 мм/22 (-5°+20°, 10000 м) [38 снарядов], *на некоторых к концу службы возможно заменена на 1-220 мм
в 1880-х гг. добавлены:
2-88 мм/24 [200 снарядов]
2-37 мм револьверные пушки Гочкиса
2 носовых подводных торпедных аппарата - 350 мм [4 торпеды]
1 боевой прожектор

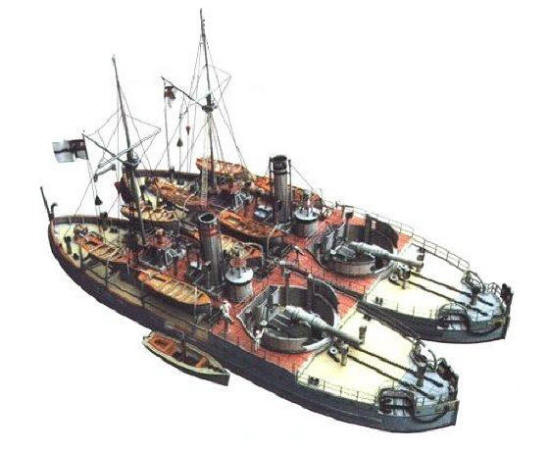

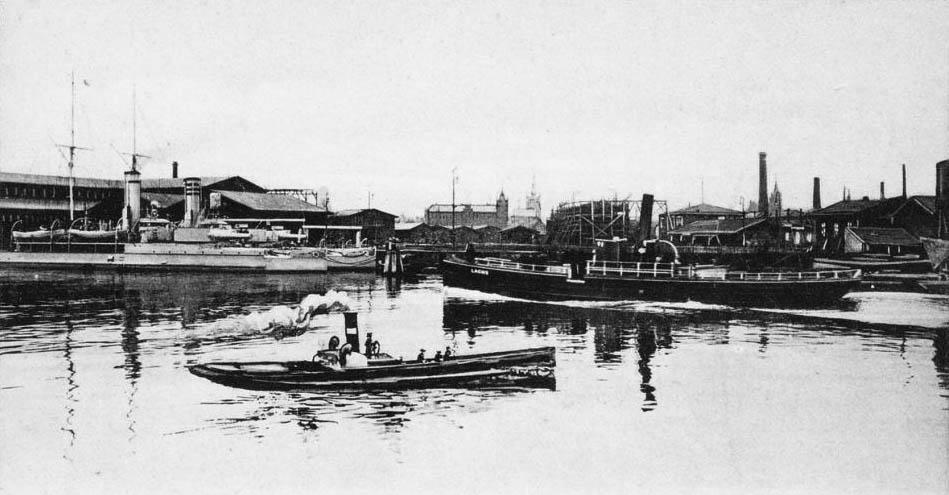

Вскоре после смерти энтузиаста флота и первого его руководителя, принца Адальберта, 1 января 1872 года на пост морского министра был назначен сухопутный генерал Штош. Принятая при нём судостроительная программа 1872 г. (4-я) была более ориентирована на береговую оборону, в ней упор делался на "плавучие форты" и миноносцы. Не последнее влияние на новую политику оказало и общественное мнение, справедливо превозносящее успехи армии в недавней войне, но ставящее флоту в упрёк его бездействие, не вникая в то, что на тот момент три германских броненосца не шли ни в какое сравнение с семью броненосцами французской блокадной эскадры адмирала Буэ, не считая тех 16 французских броненосцев, которые находились в других водах.
В 1873 году в Рейхстаг был представлен новый план постройки флота, исполнение которого решено было окончить в течение 10 лет. Прежде всего, приступили к строительству боевых кораблей, специально приспособленных к обороне рейдов и входов в порты, и вооружённых достаточно сильными орудиями. Согласно этой доктрине, для обороны мелководных берегов Северного моря флот должен был иметь в составе 7 мониторов с малой осадкой. Позже их заменили на 13 броненосных лодок.
По первоначальному проекту построили 11 ед. из 13, названные в честь канонерок 60-х гг. именами насекомых и животных: Wespe (оса), Viper (гадюка), Biene (пчела), Mücke (комар), Scorpion (скорпион), Basilisk (василиск), Camäleon (хамелеон), Croсodill (крокодил), Salamander (саламандра), Natter (уж) и Hummel (шмель). Задача, возложенная на эти корабли, заключалась в том, что им следовало оборонять (укрываясь за фортами) устья рек Везер, Эльба и вход в залив Яде. Поэтому, при проектировании старались, по возможности, дать лодкам как можно меньшую осадку. Они были вооружены одним 305 мм орудием, защита состояла из пояса, палубы и барбета. Первые три канонерские лодки были спущены на воду в 1876 г., две следующие в 1877, две в 1878 году, одна в 1879, две в 1880 и последняя в 1881 году. Стоимость каждой составила около 1,2 млн. марок.
В целом лодки отвечали возложенным на них задачам, со своими крупноколиберными орудиями они обладали серьёзной оборонительной силой. Ценность их ещё более возрастала вследствие малой осадки, когда они, удаляясь на мелководье в устьях немецких рек, могли поражать неприятеля из своей тяжёлой артиллерии на большом расстоянии. Однако они имели слишком малую скорость хода даже для тех специфических задач, которые перед ними стояли, и плохие бытовые условия для экипажа. Их барбеты, защищённые бронёй только снизу, не могли прикрыть прислугу не только от выстрелов малокалиберной артиллерии, но даже и от снарядов десантных пушек, выпущенных со шлюпок.
Тактика их использования предполагала стрельбу из-за естественных укрытий, образованных неровностями берега и использование машины только при смене дислокации. Это были своего рода плавучие батареи, в дополнение к береговым.
Эти странные мини-броненосцы активно служили мало, в основном стояли в резерве, лишь некоторые летом на короткое время вводились в строй для учений. Однако находились в боевых списках флота они достаточно долго, от 30 до 34 лет, а корпус одной из них, "Viper", ещё существовал в 1962 г.
Ещё после поездки генерала фон Мольтке (после его назначения на должность начальника Генерального штаба сухопутных войск в 1858 г.) по германскому побережью Северного и Балтийского морей, военные и технические специалисты разработали систему его обороны. Комиссия, впоследствии созванная Бундестагом Германского союза в Гамбурге, снова под председательством Мольтке, вновь посетила непрусское побережье, но тогда отклонила прусские предложения. В следующий раз вопрос подняли после Французской войны, когда государственная политика в отношении флота изменилась. Во первых, умер энтузиаст океанских кораблей принц Адальберт, а вместо него 1 января 1872 года на пост морского министра был назначен сухопутный генерал Штош, и, наконец, отсутствие всякой военной необходимости в мореходных боевых единицах в ходе последней компании привело к переоценке роли флота во внешней политике. Теперь он считался лишь морским флангом армии и его задача сводилась к охране берегов от вторжения.
В соответствии с этой концепцией была разработана новая судостроительная программа 1873 года, а незаконченную предыдущую аннулировали. По новой программе силы флота метрополии разделили на два сектора: Североморский и Балтийский. Для Североморского побережья были характерны значительные отмели и бары в руслах рек, поэтому, при разработке системы обороны западного побережья Шлезвига, а также устьев рек Эльба, Везер, Яде и Эмс, которые изобиловали выдающимися далеко в море песчаными банками, в качестве основной боевой единицы обороны были выбраны мелкосидящие броненосцы с крупнокалиберной артиллерией и с осадкой не более 3 м. По расчётам морского министерства, предполагаемая потребность в таких лодках в разные годы колебалась от 8 до 18 единиц, в 1873 году их число оценивалось в 7, а в 1879 году — в 13 кораблей, которые, взаимодействуя с миноносцами, должны были обеспечить полноценную оборону побережья Северного моря.
Сперва для этой цели собирались строить мониторы, но затем за основу взяли английскую канонерку "Rendel", построенную в 1868 году. Однако, в отличие от англичан, немцы сохранили бронирование и установили орудие на поворотную платформу. Официальный проект был составлен в 1875 году. Лодки предназначались для защиты устьев рек, поскольку там не планировалось строить никаких сухопутных укреплений по соображениям экономии, не говоря уже о технических проблемах, которые были бы связаны с этим в то время. Эти плавсредства должны были представлять собой небольшую цель для противника, а также служить плавучими артиллерийскими лафетами, которые при необходимости можно было посадить на мель в Ваттовом море. Задача состояла в том, чтобы построить совершенно новый тип корабля, опыта в строительстве которого у судостроительного управления Адмиралтейства не было. Тем не менее, его директор, советник Адмиралтейства А. Кох, решил взять на себя ответственность.
Первой проблемой была броня (борта, палубы, барбета). В то время заводы по производству катаных железных броневых листов существовали только в Англии и Франции. Благодаря инициативе генерал-лейтенанта фон Штоша, начальника Адмиралтейства, в 1874 году на заводе Dillinger Hüttenwerke A. G. в Диллингене/Сааре была основана собственная разработка и производство броневых материалов. Это было достигнуто в 1878 году, благодаря чему последние шесть кораблей типа смогли быть оснащены этим новым материалом. Первые пришлось заказывать в Англии. Процесс его доставки был чрезвычайно сложным. Верфь должна была отправить модели производителю пластин, а готовые пластины должны были быть проверены одним из ее экспертов, после чего их можно было отправлять в Бремен.
Контракты на постройку всех 11 "бронированных судов" были выданы компании A. G. «Weser» в Бремене, хотя до этого там построили только две речные канонерские лодки с броневой защитой. Строительство велось группами по две единицы одновременно. Ограниченный опыт конструкторов и сотрудников верфи в этой области привел к существенным недостаткам типа: большой прием воды на палубу даже при слабом волнении, значительная тенденция к бортовой качке, высокий крутящий момент, малый запас угля и, следовательно, слишком малая дальность хода, а также очень ограниченные помещения для экипажа. Корабли были оценены крайне негативно. Эта конструкция вызвала ажиотаж за рубежом и среди прочего подробно обсуждалась в британской отраслевой прессе.
Постройка кораблей «А» и «B» началась в мае 1875 года. Первый был спущен на воду 6 июля 1876 года и получил название Wespe, второй был спущен на воду 21 сентября 1876 года и получил название Viper.
Постройка кораблей «C» и «D» началась в 1876 году, точная дата неизвестна. «C» был спущен на воду 2 декабря 1876 года и получил название Biene. 5 мая 1877 за ним последовал «D», названный Mücke.
Новое судно «E» из серии броненосных лодок, заложенное в июле 1876 года, при спуске на воду 19 мая 1877 года получило название Scorpion. Так его окрестил генеральный директор верфи A. G. «Weser» в Бремене Мозле (Mosle), который также был членом Рейхстага.
В сентябре 1877 года был заложен корпус «F». Примечательно, что на этом корабле впервые использовалась броня из немецкого прокатного материала, что положило конец зависимости от британской промышленности. Спуск на воду был выполнен 14 сентября 1878 года с присвоением лодке имени Basilisk.
Новое судно «E» из серии броненосных лодок, заложенное в июле 1876 года, при спуске на воду 19 мая 1877 года получило название Scorpion. Так его окрестил генеральный директор верфи A. G. «Weser» в Бремене Мозле (Mosle), который также был членом Рейхстага.
Лодка «G» была седьмым кораблёми серии, заложенном в 1877 году. При спуске на воду 21 декабря 1878 года генеральный директор верфи и депутат рейхстага Мозле присвоил лодке имя Camäleon.
Лодка «H» была заложена в 1878 году. 13 сентября 1879 года она была спущена на воду под названием Croсodill.
Лодка «I» была заложена в 1879 году. 6 января 1880 года она была спущена на воду под названием Salamander. На церемонии спуска на воду торжественную речь произнес председатель наблюдательного совета верфи Мозле.
В январе 1880 года, примерно через пять лет после головного корабля, были заложены лодки «К» и «L» — последние из одиннадцати этого типа. «K» при спуске на воду 29 сентября того же года получила имя Natter. Последняя из одиннадцати бронированных канонерских лодок была спущена на воду 12 февраля 1881 года, ей дали название Hummel.
Таким образом за пять лет немецкий флот получил 11 таких лодок.

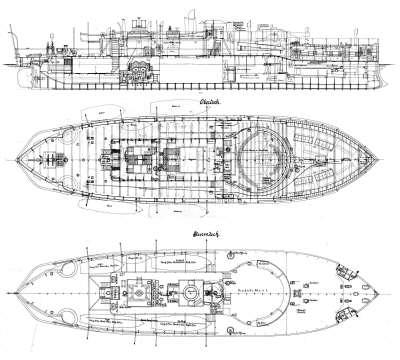

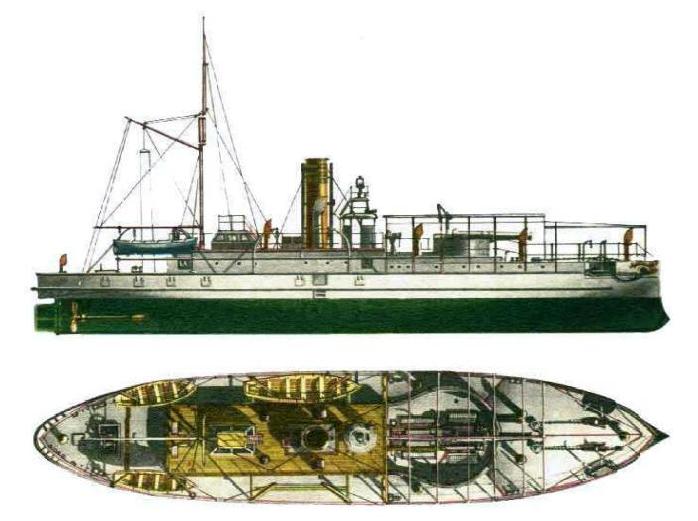

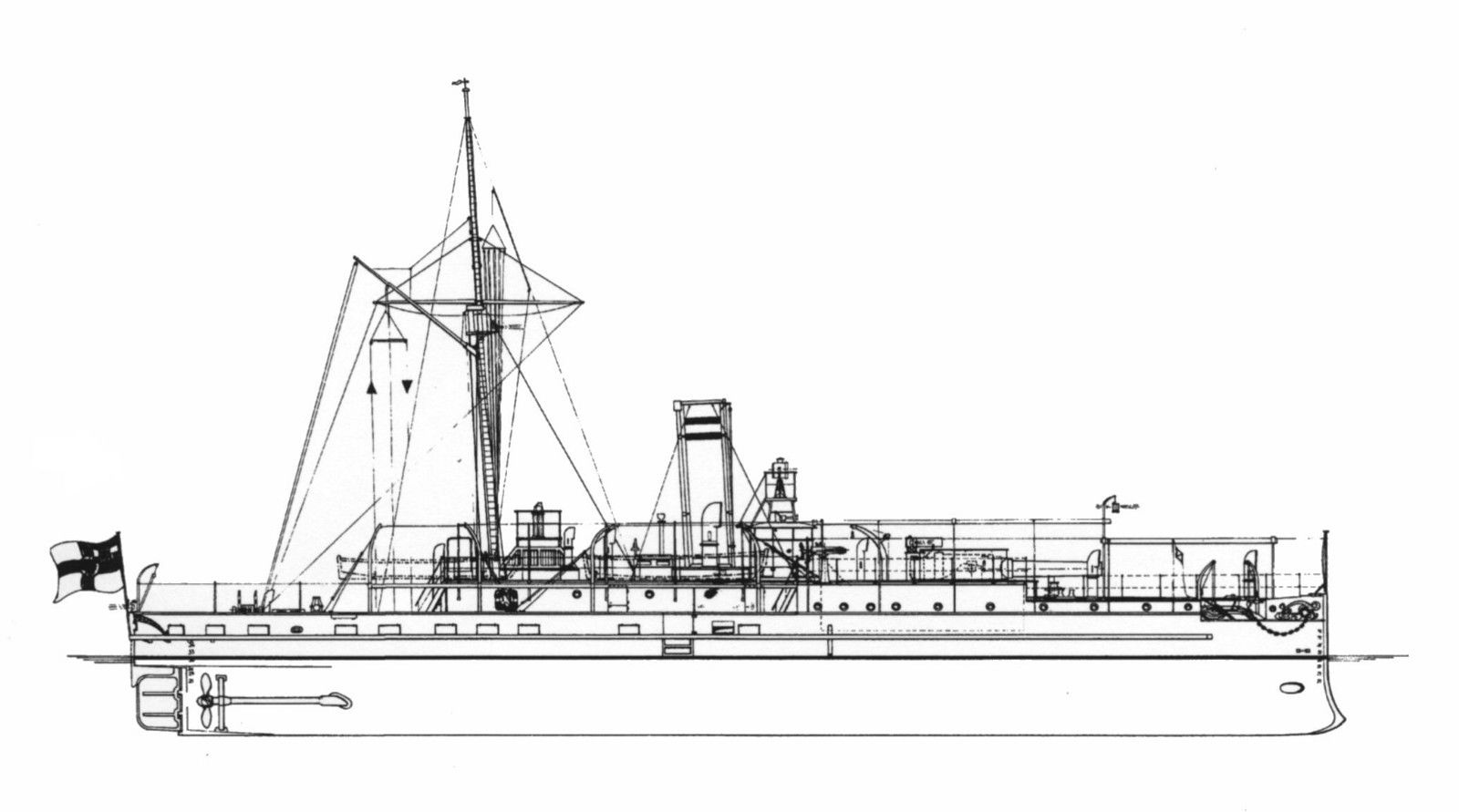

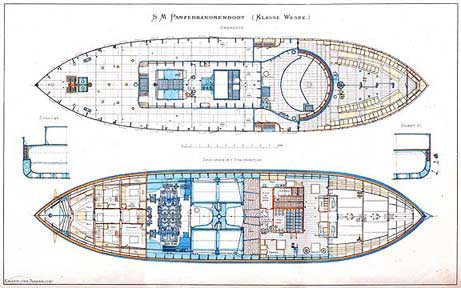

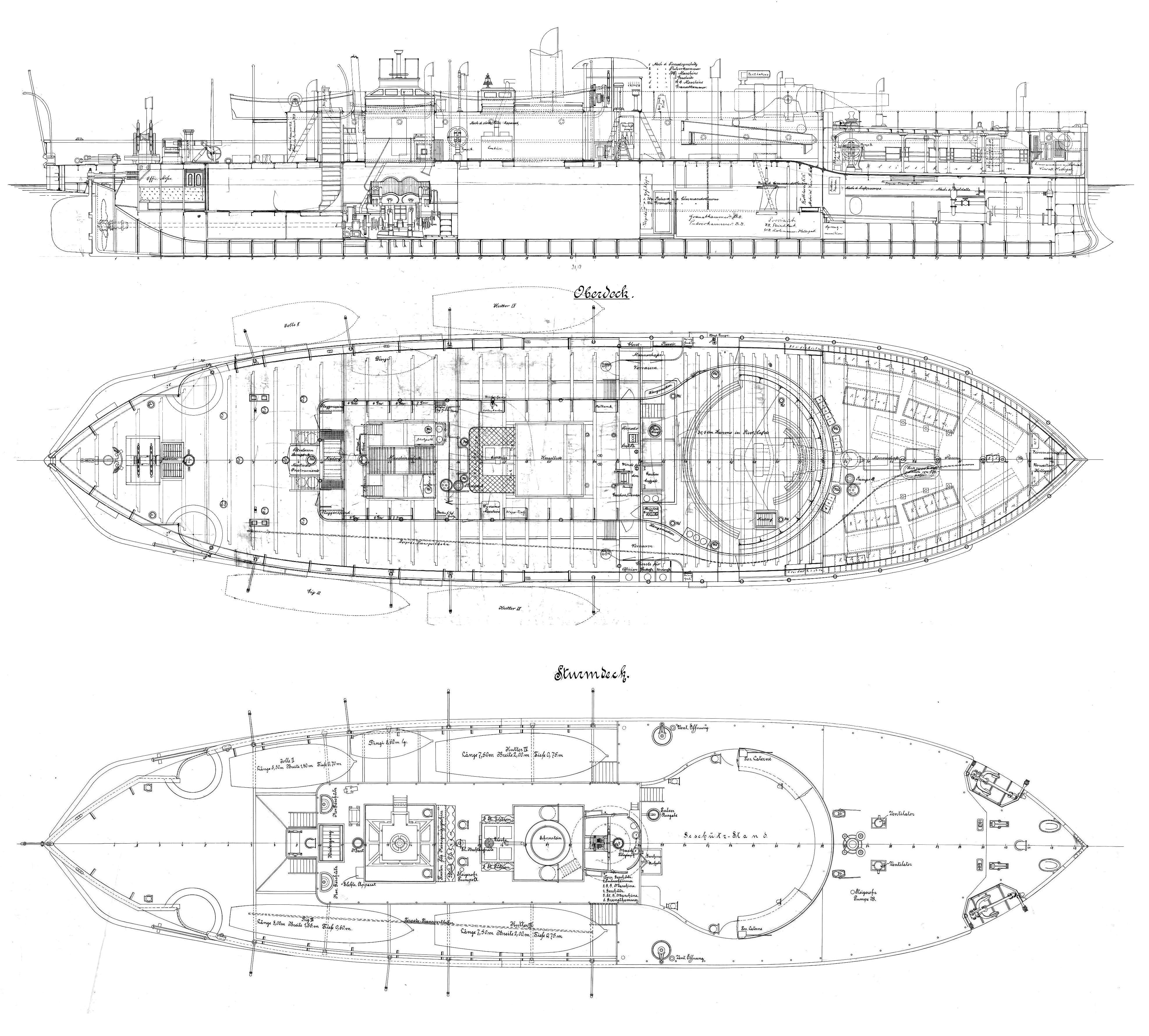

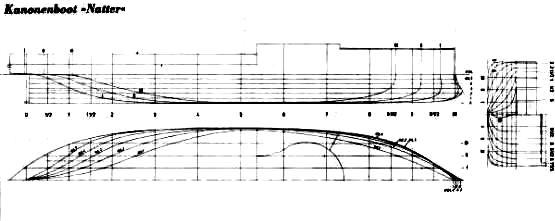

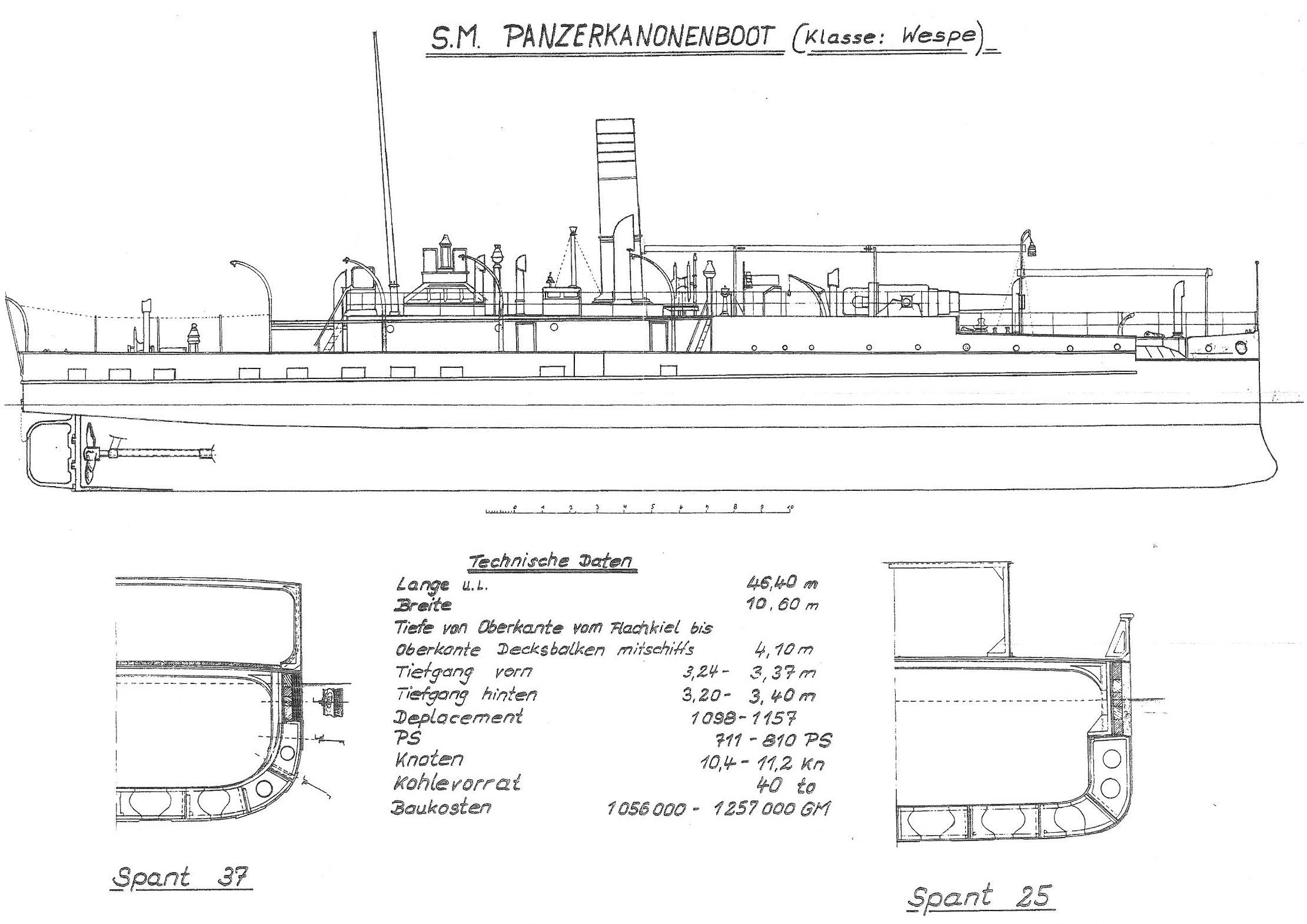

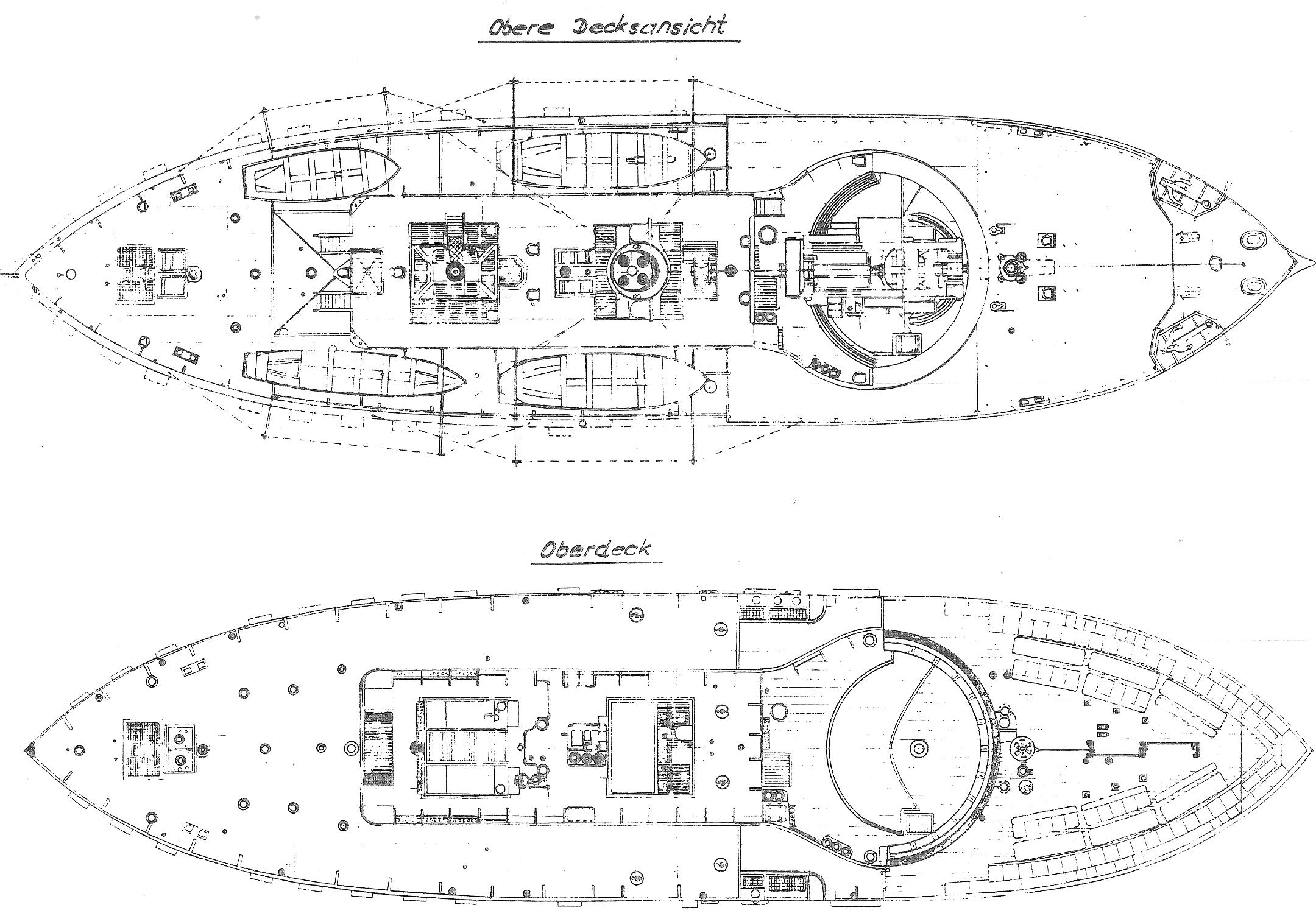

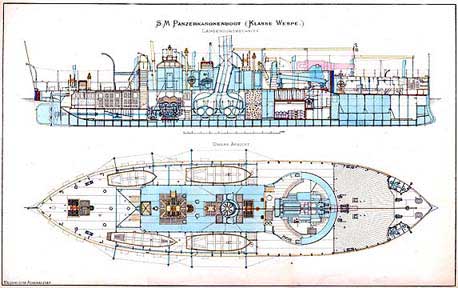

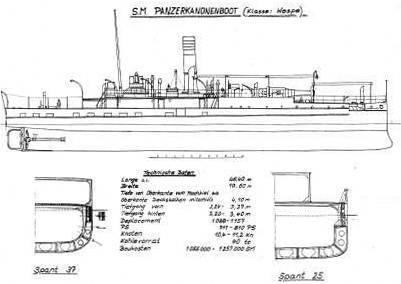

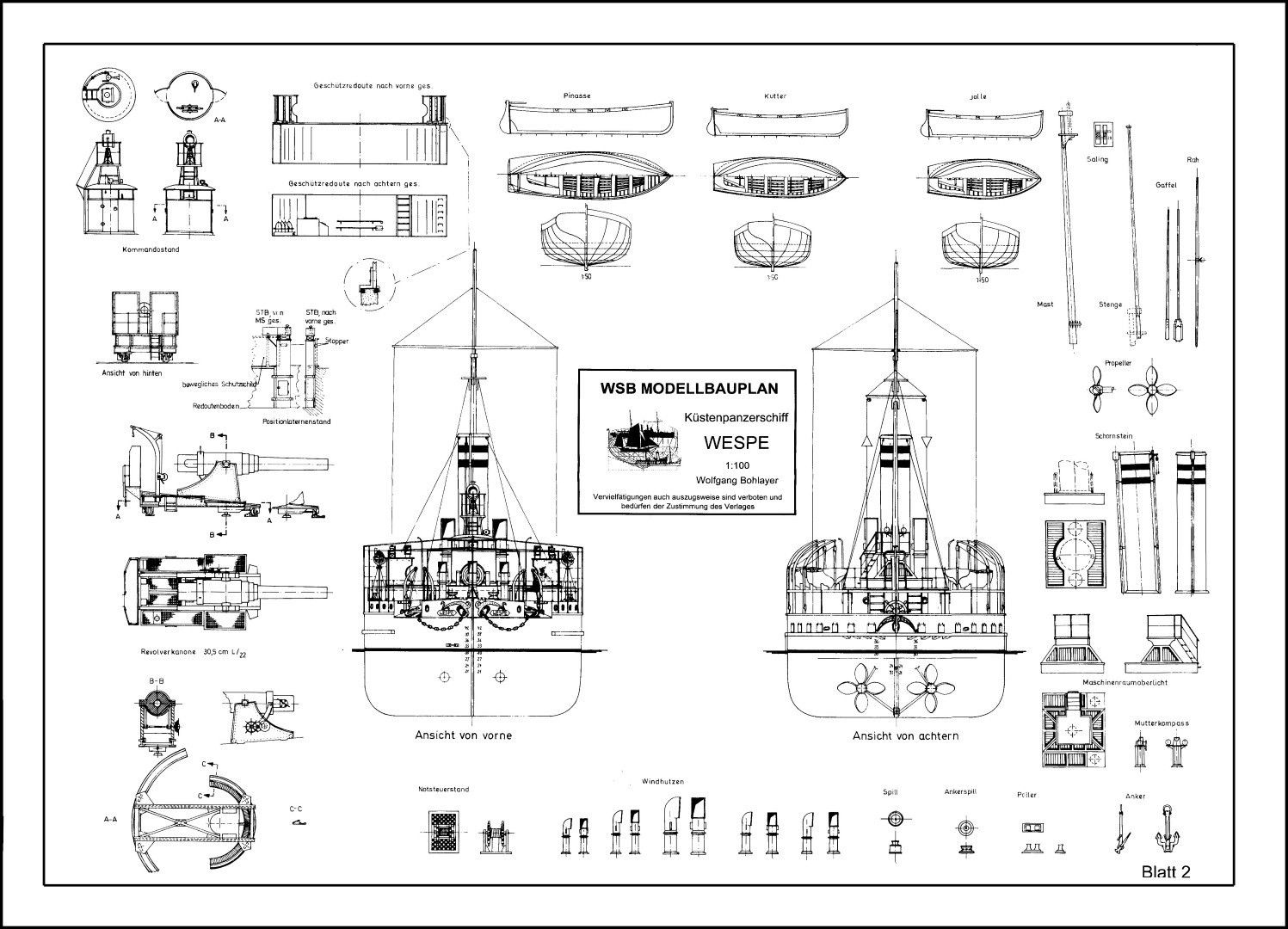

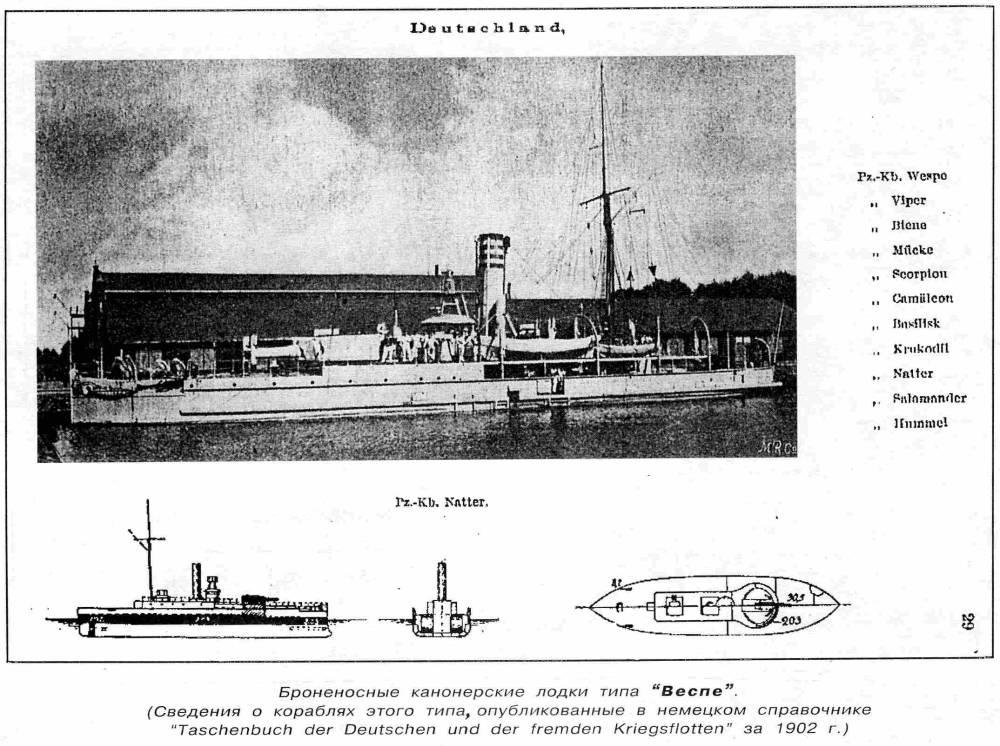

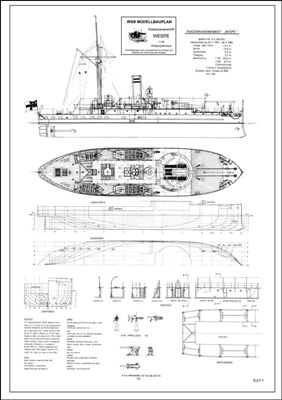

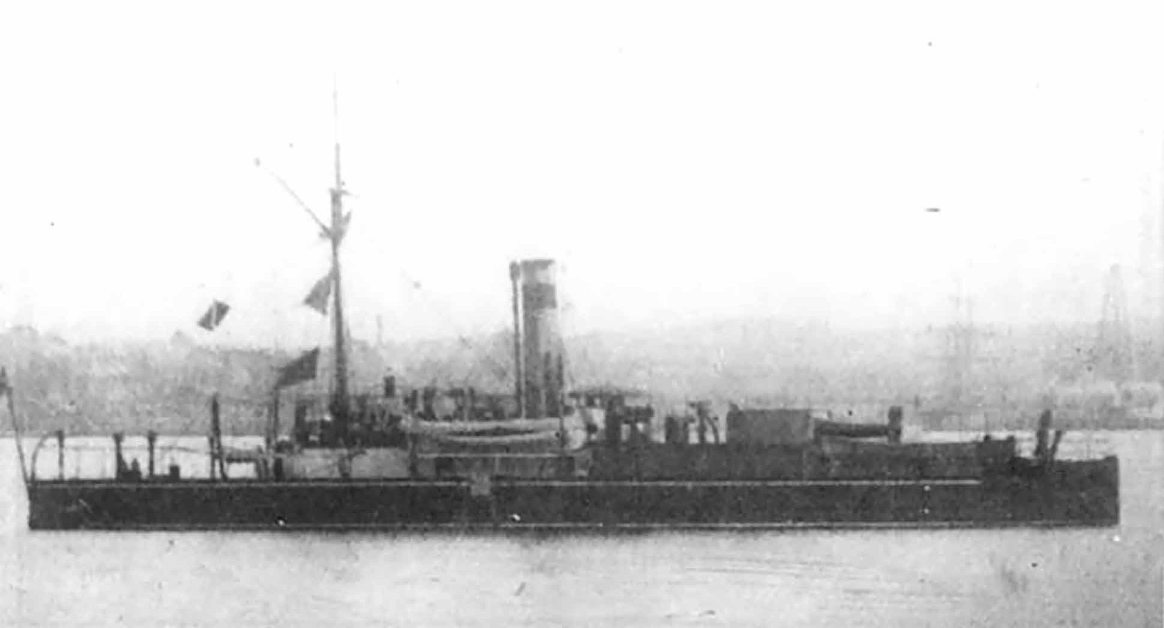

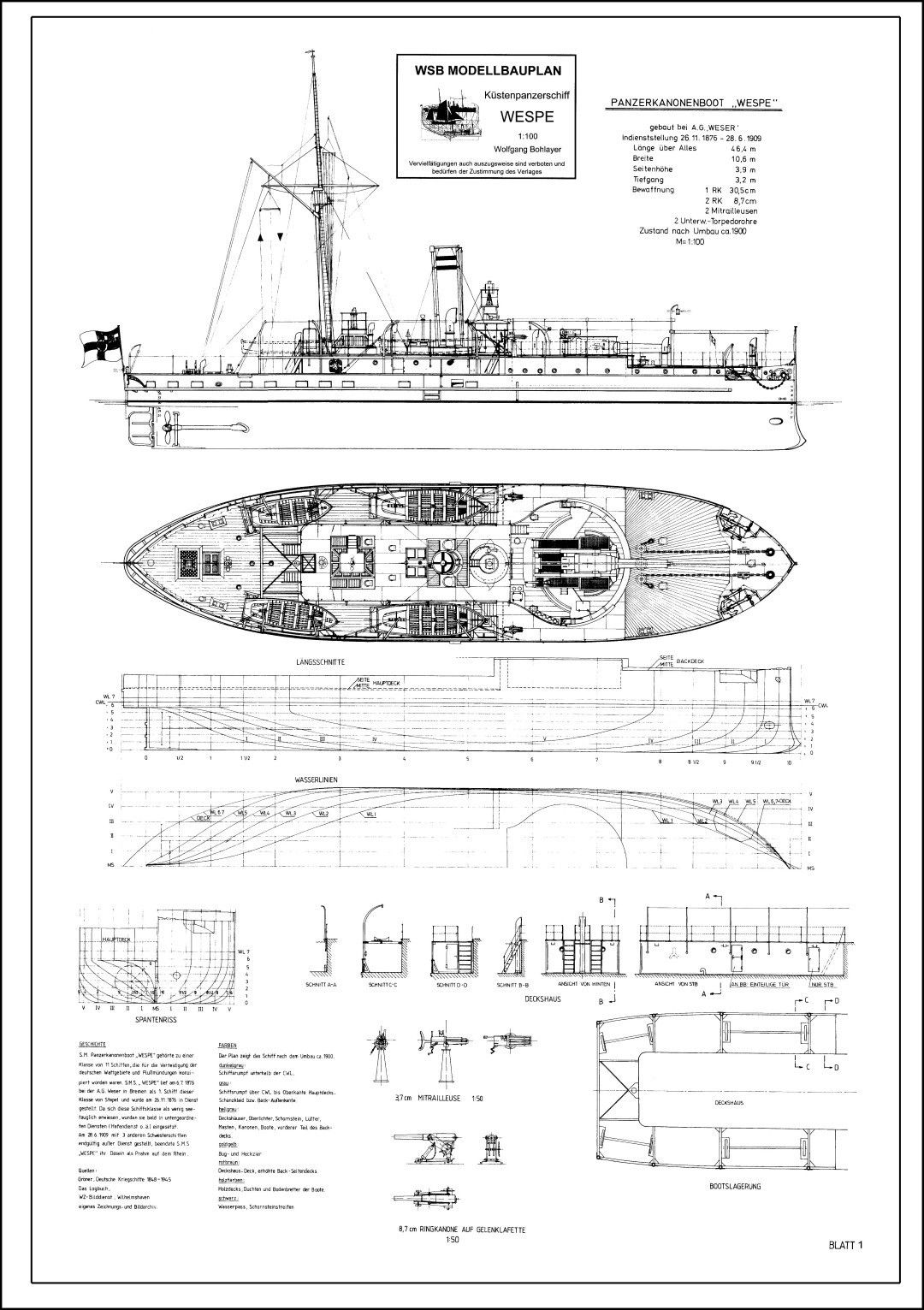

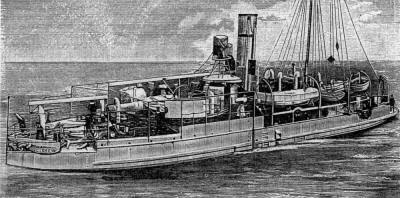

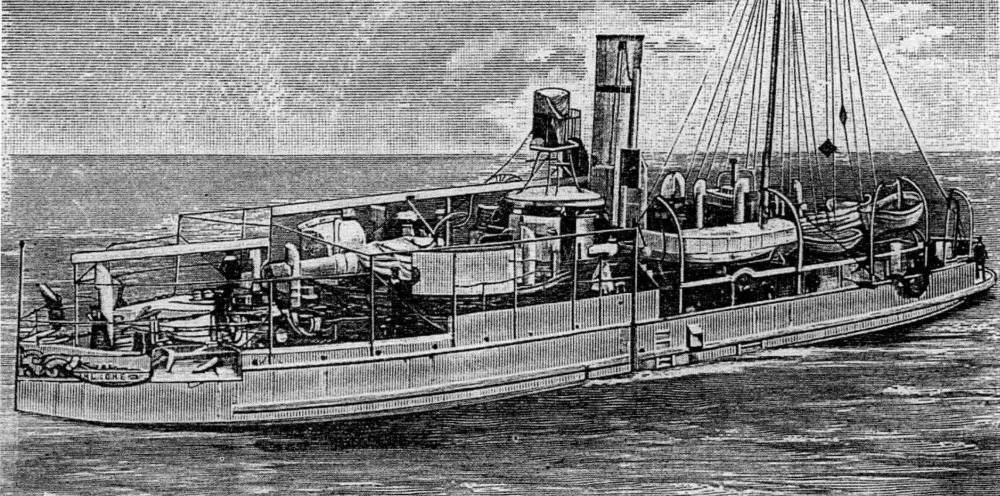

Канонерские лодки имели следующие главные размерения: длина между перпендикулярами 43,52 м, длина до оконечности тарана 42,75 м, наибольшая ширина 10,59 м, глубина интрюма 4,18 м, среднее углубление 2,96 м. Площадь погружённой части миделя равнялась 327,5 квадратных фута. Водоизмещение 1109 тонн. Увеличение осадки на 1 см означало увеличение водоизмещения на 3,99 т.

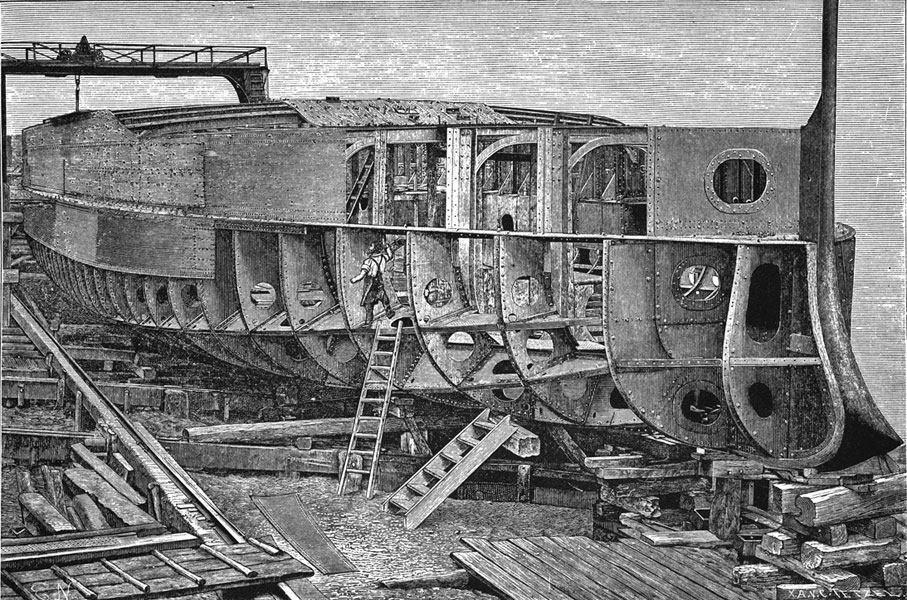

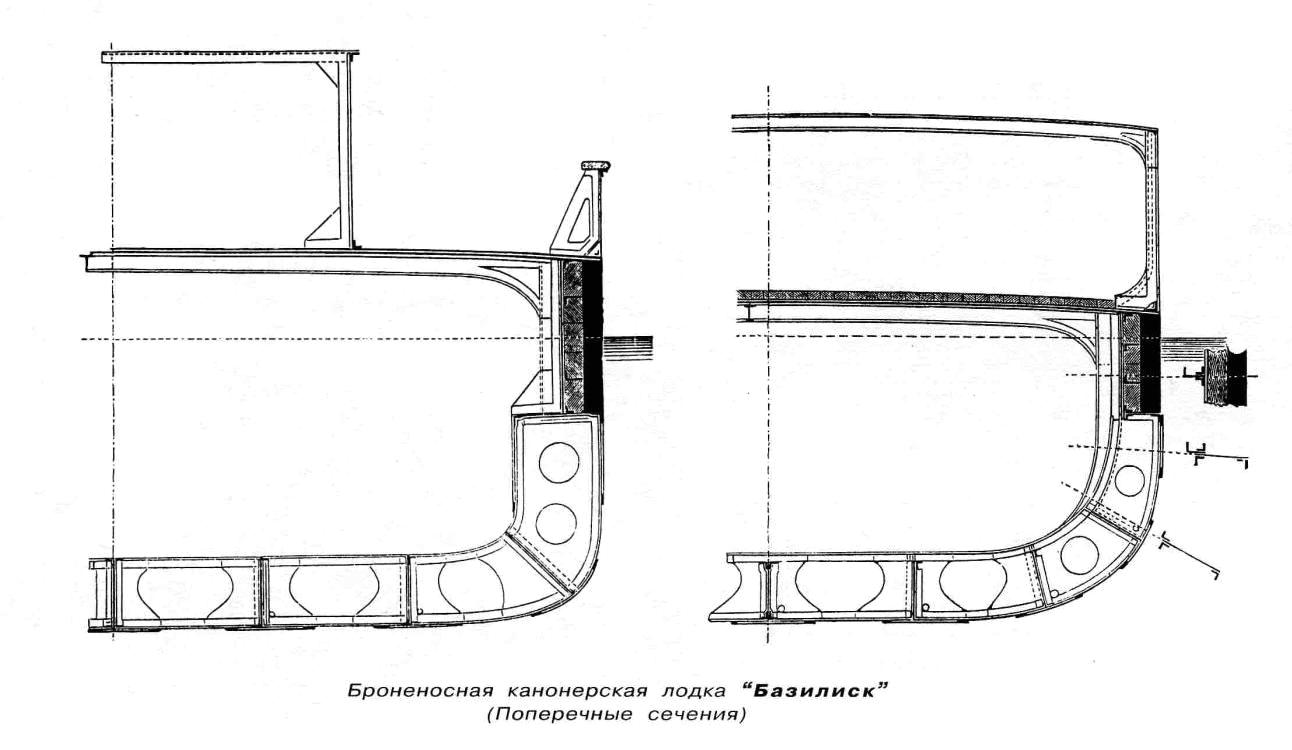

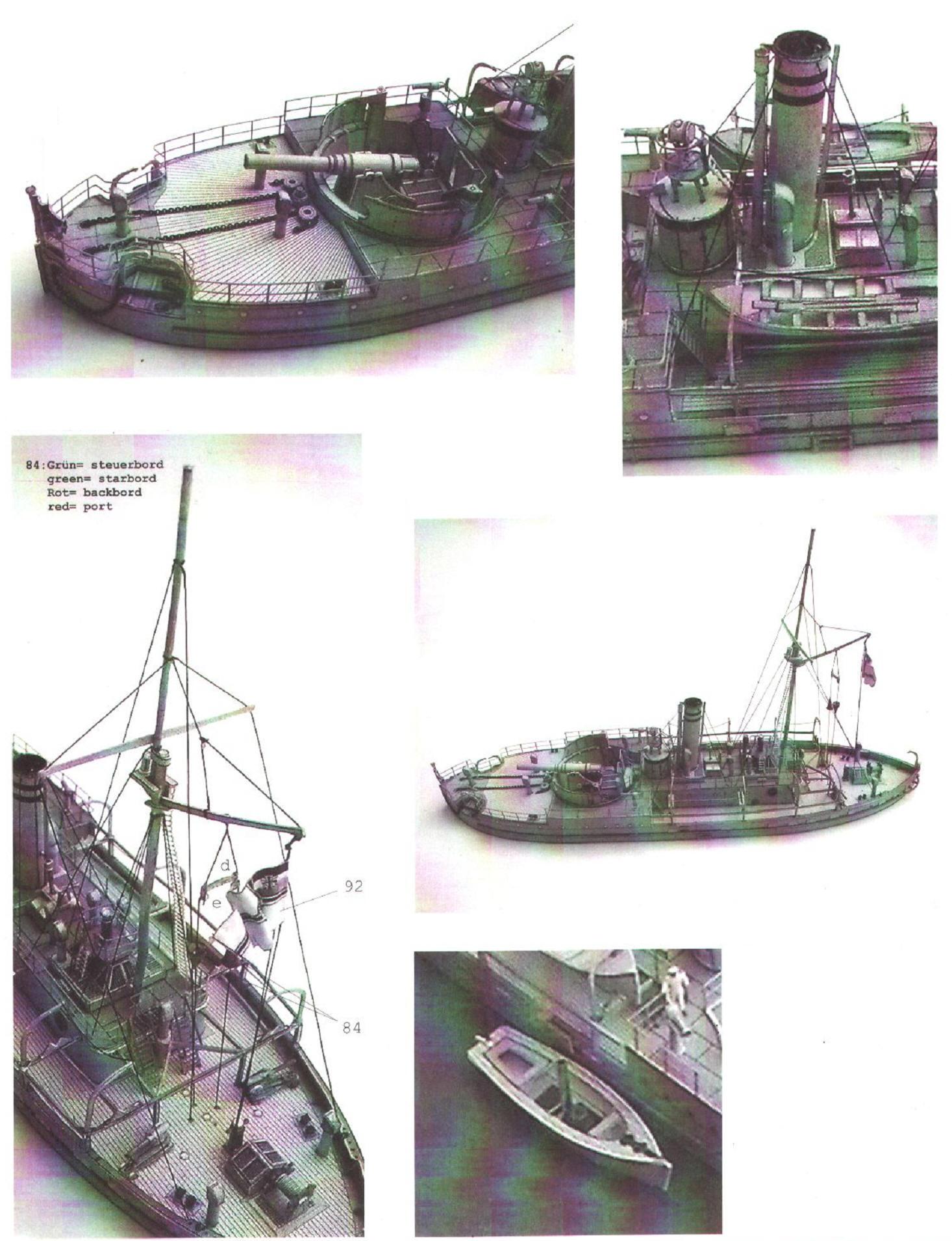

Корпуса лодок строили из железа по бракетной системе, с каждого борта проходили 4 продольных стрингера, считая в том числе и броневой шельф. По каждому стрингеру, по длине двойного дна, между двумя последующими шпангоутами, проходили в виде рамы полосы углового железа. Вертикальный киль и шельф канонерских лодок были непроницаемы по всей длине судна. Форштевень имел ярко выраженный шпирон в подводной части, но действовать тараном не представлялось возможным вследствие весьма ограниченной для подобного манёвра скорости.

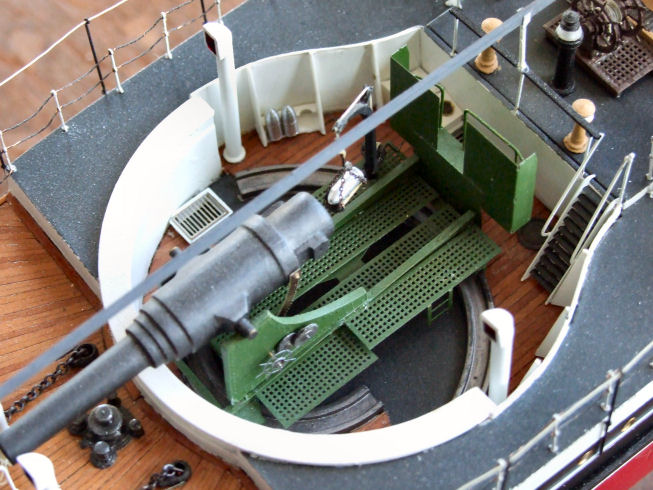

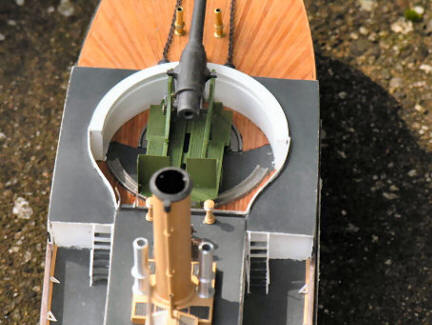

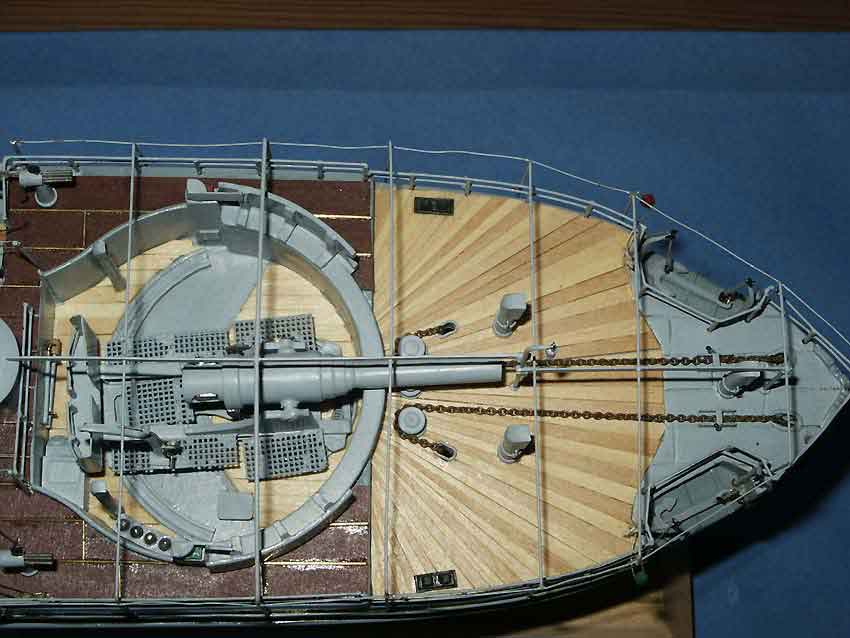

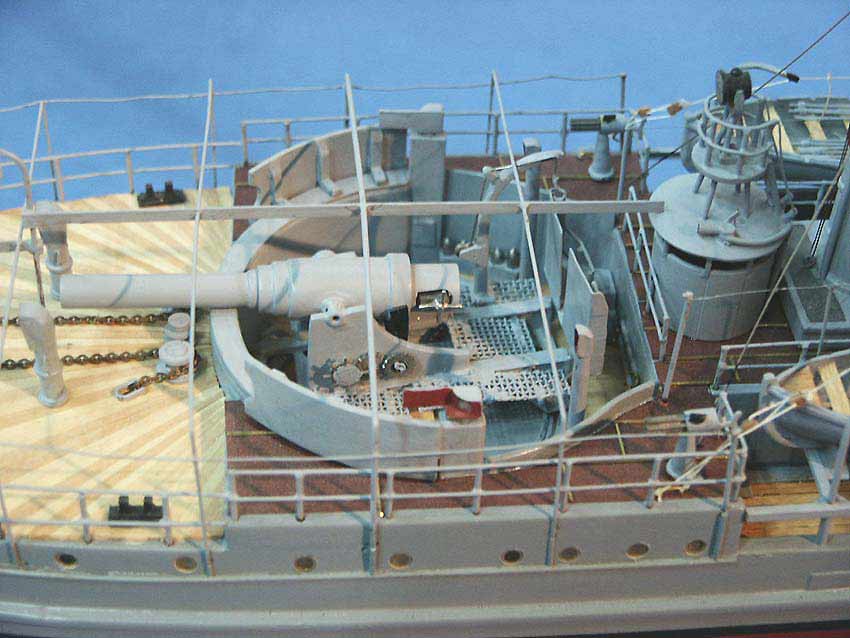

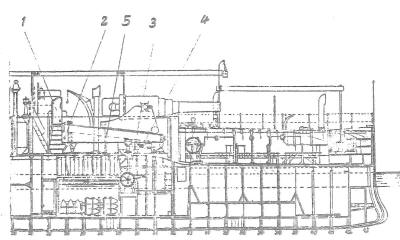

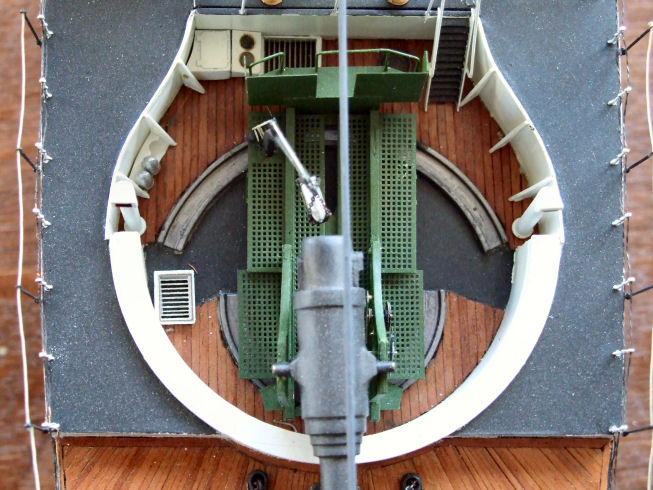

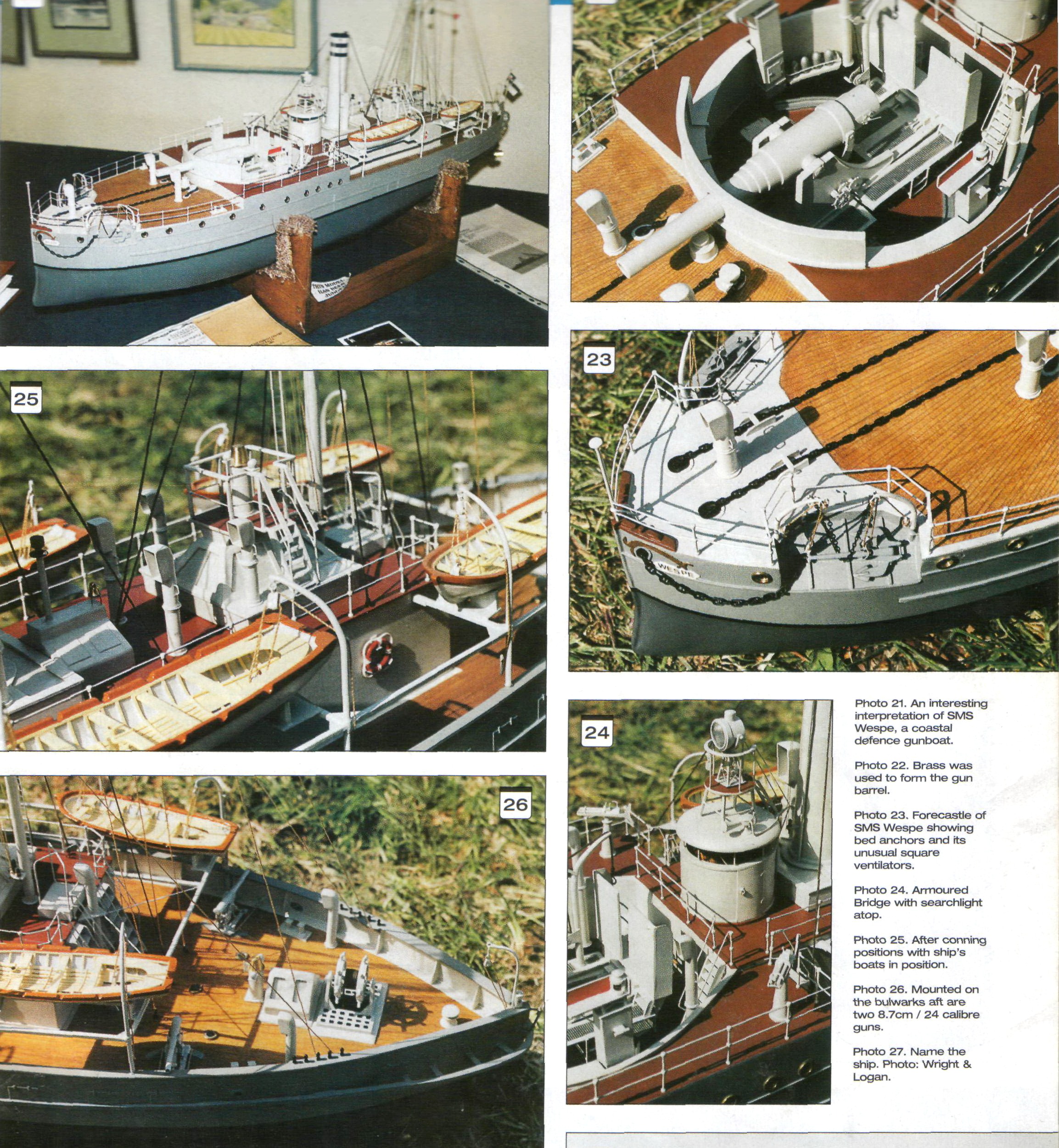

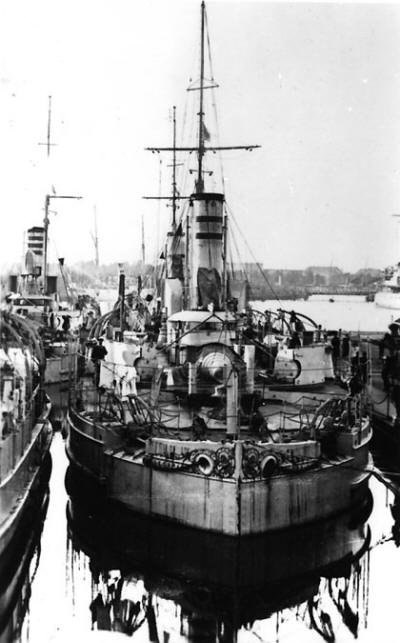

На расстоянии 10,98 м от форштевня располагался барбет, закрытый со стороны кормы переборкой из листового железа толщиной 6,1 мм. Впереди барбета от форштевня находилась железная надстройка, в ней располагалось помещение для команды, в котором, чтобы обеспечить необходимую высоту подволока, палуба несколько опускалась. Сзади барбета находилась железная надстройка шириной 2,59 м, в которой находились камбуз, машинный люк, вход в кочегарное отделение, а ближе к корме — в офицерские помещения. Каюта командира располагалась между машиной и офицерским помещением. Над надстройкой находился мостик для вахтенного офицера, в середине которого был прорезан машинный световой люк. Основной штурвал установили впереди трубы, запасной - на юте. Под командным помещением располагались провизионные и шкиперские кладовые, под орудием - крюйт-камера и бомбовые погреба. Все корабли оснащались паровым приводом руля, который раполагался под офицерскими помещениями.

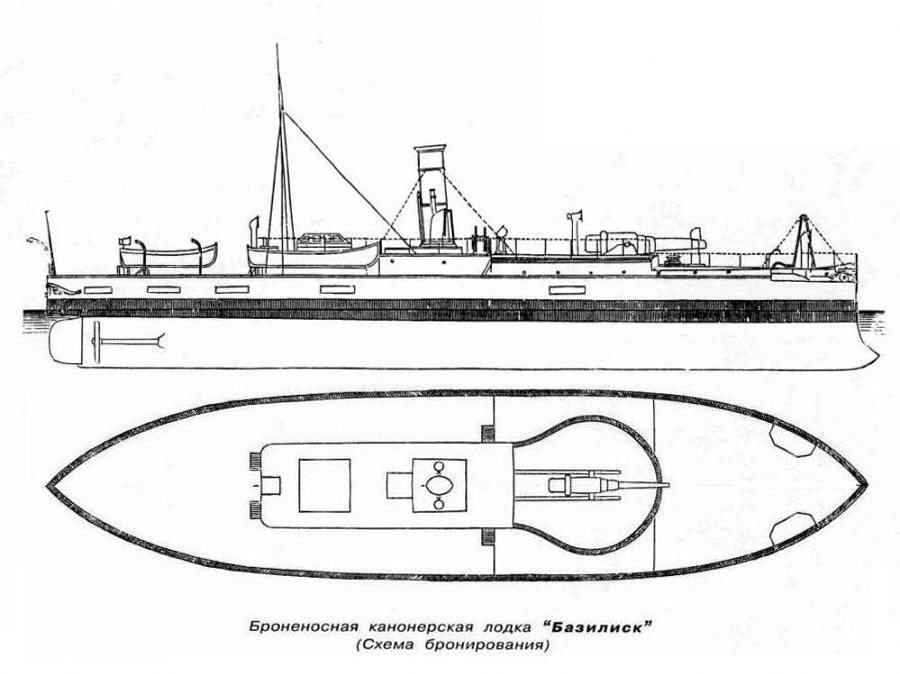

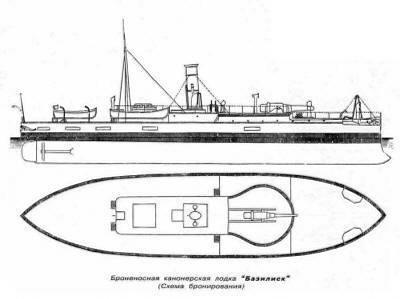

Броневая защита состояла из броневого пояса и плит на барбете. У ватерлинии броня имела наибольшую толщину 210 мм у миделя, к корме она уменьшалась до 102 мм, а к носу 151,4 мм. Высота плит равнялась 1,05 м в носу (из них 0,3 м над ватерлинией) и 1,51 м в корме. Броня укладывалась на тиковую подкладку толщиной 210 мм. Толщина брони барбета была аналогична поясной. Верхняя палуба бронировалась в два слоя: верхний 24,6 мм и нижний 4,6 мм. Сперва барбет был полностью открыт сверху, затем, при модернизации в 1892/94 годах, были добавлены скользящие броневые экраны. Тогда-же смонтировали боевую рубку, правда, только с противоосколочной защитой в 20 мм.
На каждой канонерской лодке установили по две двухцилиндровых (диаметр цилиндров 697 мм) машины, с наклонными цилиндрами и холодильниками с поверхностным охлаждением. Каждая машина вращала отдельный винт системы Гирша. Пар к ним подавался из 4 цилиндрических (на Biene - коробчатых) котлов. (8 топок, 4 атм., 294 м²).
Вес машины с наполненными водой котлами равнялся 150 т. На испытаниях они развили при обыкновенной тяге от 660-700, а при усиленной до 800 индикаторных л.с. Скорость при 100-115 оборотах в минуту равнялась 9-9,5 узла. Запас угля на них, как предназначенных для прибрежного плавания, составлял всего 43 т. Этого было достаточно для полного хода приблизительно в течение 40 часов.

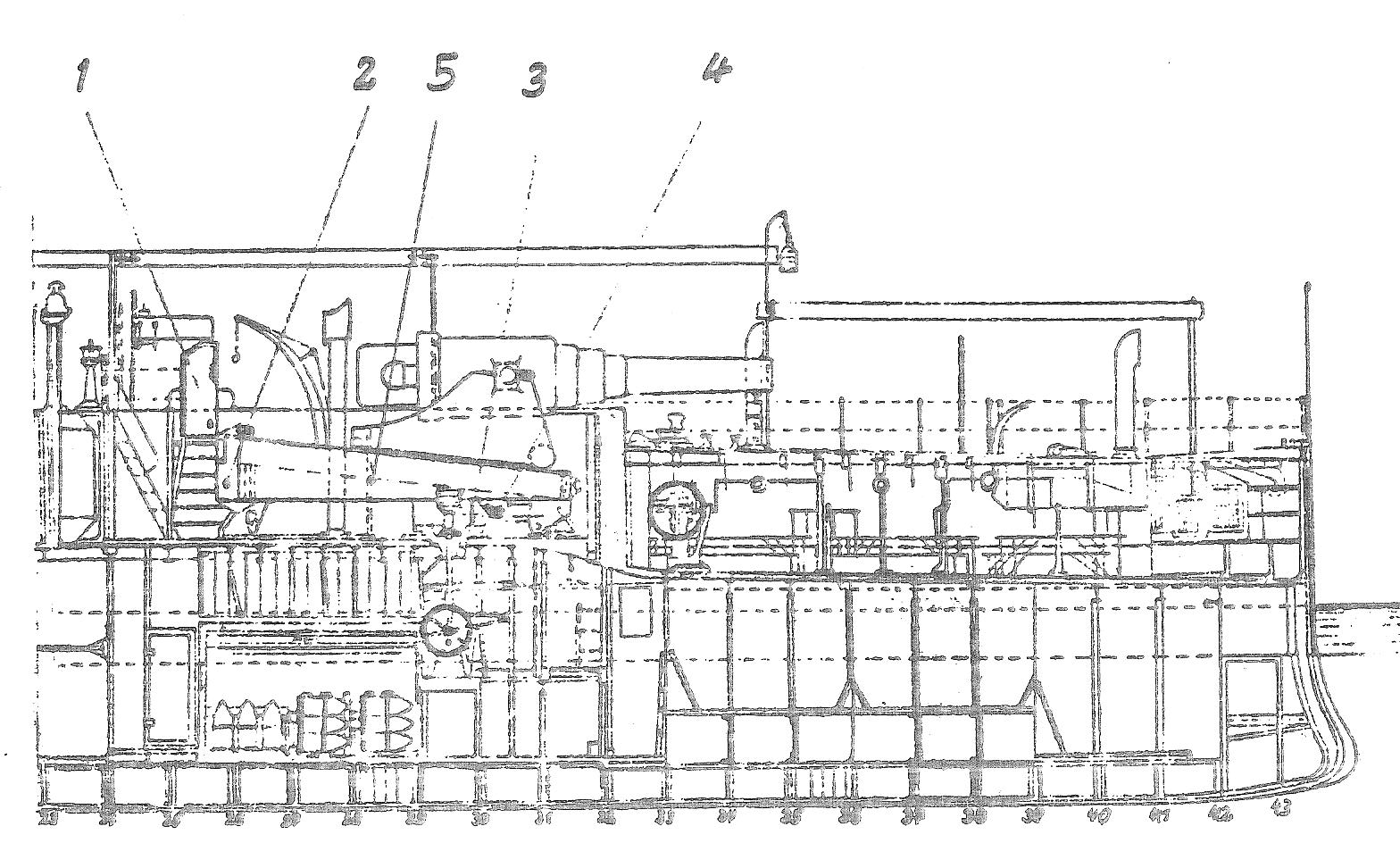

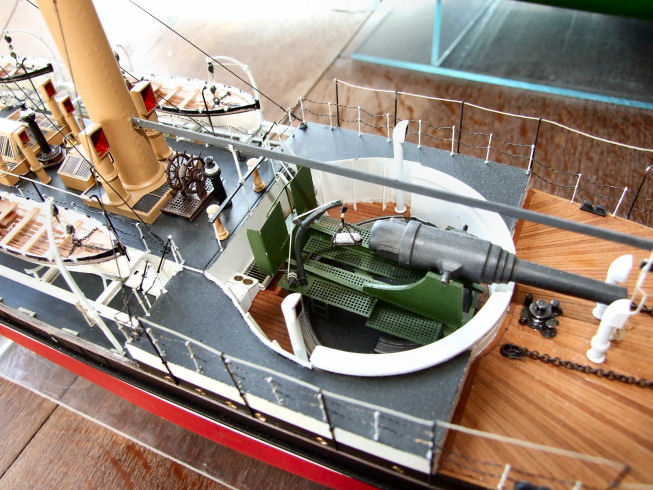

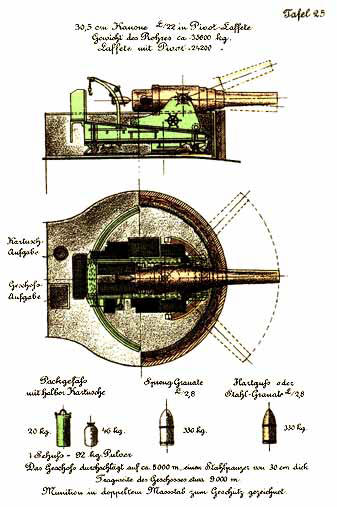

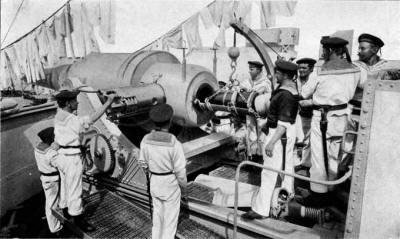

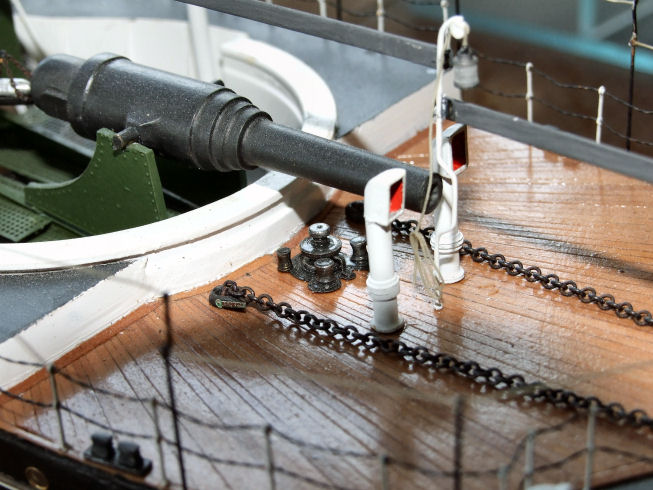

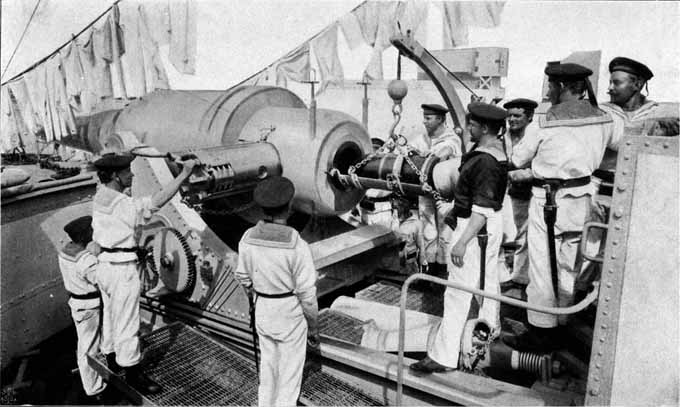

Вооружение канонерских лодок состояло из одного 35,4-тонного 305-мм крупповского орудия Rk-30.5/l22, поставленного на центральном штыре в барбете и стрелявшего через бак. Ось орудия возвышалась над ватерлинией 3,66 м, угол обстрела составил по 40° на каждый борт. На расстоянии в 10 кабельтовых это орудие пробивало броню толщиной 396 мм. Пушка поворачивалась только вручную. Наводчик находился в легко бронированном ящике за пушкой.
Больше ни на каких других германских кораблях эти орудия не использовались, однако такие пушки Крупп продавал за границу. Одна из них была установлена на датском броненосце Helgoland, восемь других - на броненосцах, построенных для Китая.
По некоторым данным позже часть лодок была перевооружена на 220 мм скорострельные орудия нового типа.
В 1880-х годах для защиты от миноносцев на мостике установили 2 - 37-мм револьверных пушки Гочкиса, а при модернизации в 1892/94 годах на юте были добавлены станки для 2 убирающихся 88-мм пушек.
Также в 1883 г. каждая лодка получила два носовых подводных торпедных аппарата с запасом из 4 мин Уайтхеда. Оба аппарата устанавливались параллельно диаметральной плоскости, на расстоянии 0,95 м один от другого и на 1,5 м выше ватерлинии. Все приспособления для стрельбы (кроме воздухонагнетательного насоса) устанавливались под броневой палубой, проходившей от орудийной башни к носу. Насос помещался непосредственно за барбетом, в рубке. Торпедные трубы проходили через особую кованую трубу, которая образовывала с бортом водонепроницаемый коридор. Во втором отделении находились два аккумулятора для сжатого воздуха и два воздушных резервуара, каждый из них помещался за минной трубой.
На продольных переборках были сделаны кронштейны для хранения по одной мине с каждого борта, остальные две хранились в кормовом отделении и подвозились по особо устроенным рельсам, которые, огибая барбет, проходили по правому борту судна.

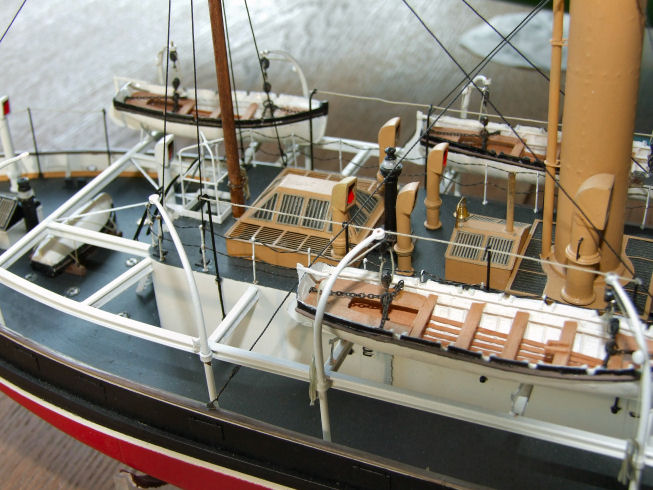

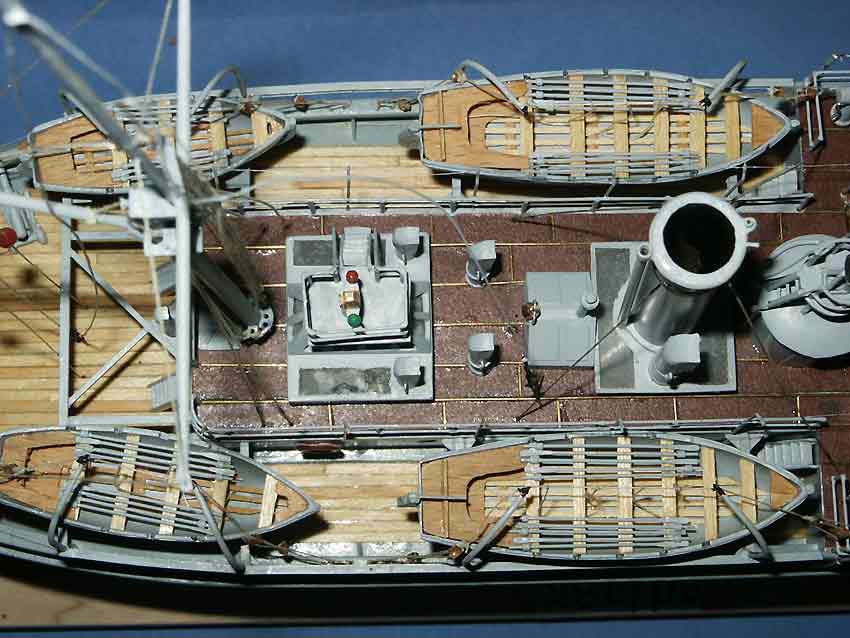

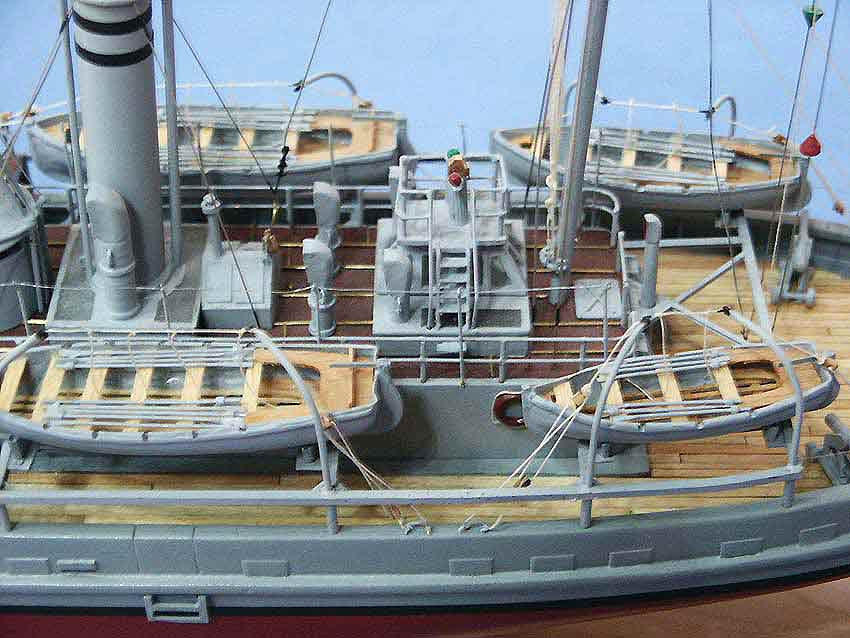

Шлюпочное оснащение состояло из 2 вельботов, 1 катера, 1 яла и 1 двухвесельного ялика. Первоначально шлюпки висели на шлюпбалках, но вскоре для них сделали кильблоки.

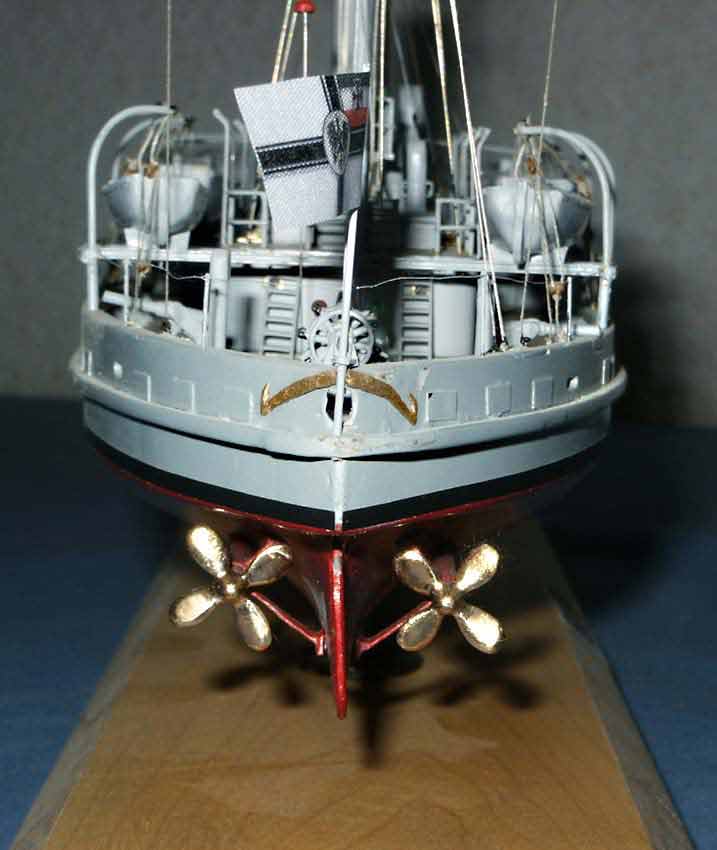

Позже было устроено защитное ограждение над винтами. На некоторых лодках палубная надстройка была продлена в корму.
Принята 28 января 1874 г. Использовалась и в домашних водах, и в заграничном плавании.
чёрный - всё, кроме указанного ниже
белый - комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, салинги, кормовые и носовые украшения и тонкая полоса по всей длине корпуса около ВП, полоса по краю медной обшивки около 0,5 м. над ВЛ
жёлтый - мачты, стеньги, реи и трубы, котельные помещения для вентиляторов у трубы
Принята 16 сентября 1878 г. Использовалась и в домашних водах, и в заграничном плавании.
чёрный - корпус до уровня ограждения верхней палубы, некоторое палубное оборудование и, вероятно, отдельные участки палубы
белый - широкая полоса по всей длине корпуса около ВП и тонкая полоса по краю медной обшивки около 0,5 м. над ВЛ, комингсы люков, штурманская рубка, павильон, вентиляторы, дефлекторы, стойки лееров и тентов, салинги, кормовые и носовые украшения, щиты орудий
жёлтый - все надстройки над широкой белой полосой: мачты, реи, трубы, кран-балки и т.п., кроме указанных выше
деревянные части - лакированные с естественным цветом
Принята 15 апреля 1896 г. В то время использовалась только при службе в домашних водах.
серый - корпус до высоты главной палубы, позже - до высоты фальшборта главной палубы, ещё позже - до уровня полубака, если он закрывал большую часть верхней палубы
светло-серый - верхняя палуба, надстройки, трубы, вентиляторы, мачты и т.п., включая орудия, башни и щиты
золотисто-жёлтый - носовое и кормовое украшения
чёрный - отдельным распоряжением устанавливалась окраска в чёрный цвет верхнего края трубы на 1 м или всей трубы, а также мачт выше уровня трубы или чуть выше салингов, а также, временно, грот-стеньги
Для служебных, рабочих и лоцманских судов, блокшивов, барж и т.п.
чёрный
- корпус, включая фальшборт
серый - все надстройки, мачты, трубы и т.п.
белый - тонкая полоса чуть ниже верхнего края чёрной окраски
Примечания:
по некоторым данным
трубы и мачты были жёлтые, деревянные части надстроек - естественного цвета
В ходе эксплуатации первых лодок выявился серьёзный недостаток - скорость оказалась слишком малой даже для тех специфических задач, которые перед ними стояли. Не смотря на наличие двух винтов, из-за большого момента инерции они поворачивали медленно и так же медленно останавливались. Из-за особой конструкции форштевня, волна, которую поднимали эти корабли на полной скорости, была небольшой, однако мореходность была очень плохой, лодки испытывали сильную бортовую качку, от которой при ветре в 4-5 баллов стрельба из орудия была уже невозможна, уже при небольшом волнении палуба черпала много воды. Малый запас угля определял слишком малую дальность хода.
Так как лодки предназначались для прибрежной службы, на них отсутствовали помещения, предназначенные для длительного нахождения на борту. Плохие бытовые условия стали одним из поводов для многих нелестных прозвищ, данных им моряками: плавучие лафеты (schwimmenden lafetten), насекомая эскадра (insektengeschwader), буксующие в тине (schlickrutscher), клопы прибрежных отмелей (wattwanzen) - последнее, потому, что лодки при необходимости могли быть посажены на отмели, обнажающиеся при отливе (ватты) для более устойчивой орудийной платформы.
Кроме того, наметилась тенденция использовать более скорострельные пушки меньших калибров вместо медлительных пушек-монстров. Поэтому две последние лодки были перезаказаны по новому типу Bremse с умеренным калибром орудий. По некоторым данным позже и некоторые лодки типа "Wespe" были перевооружены на скорострельные орудия нового типа.

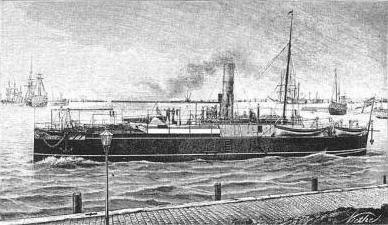

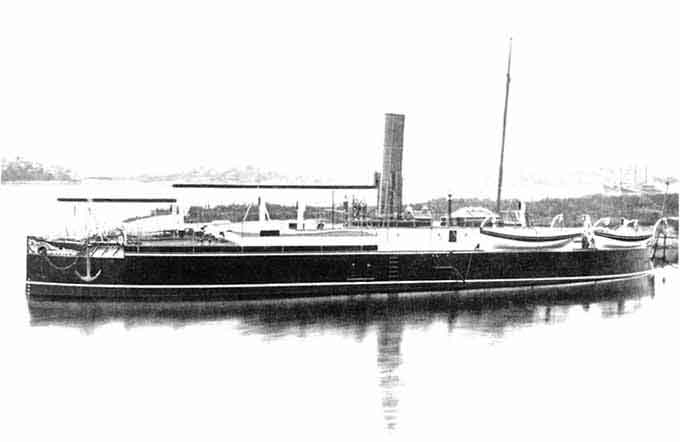

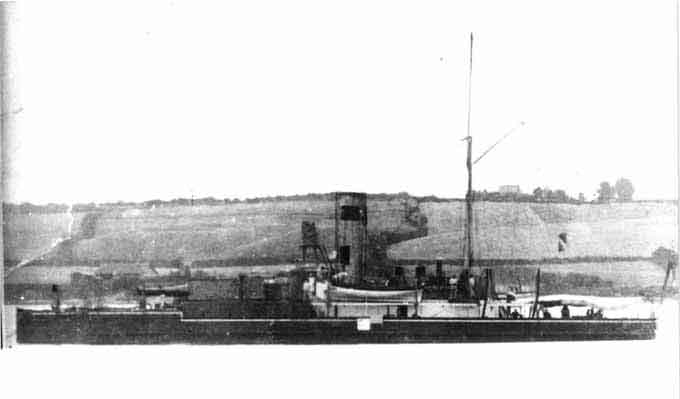

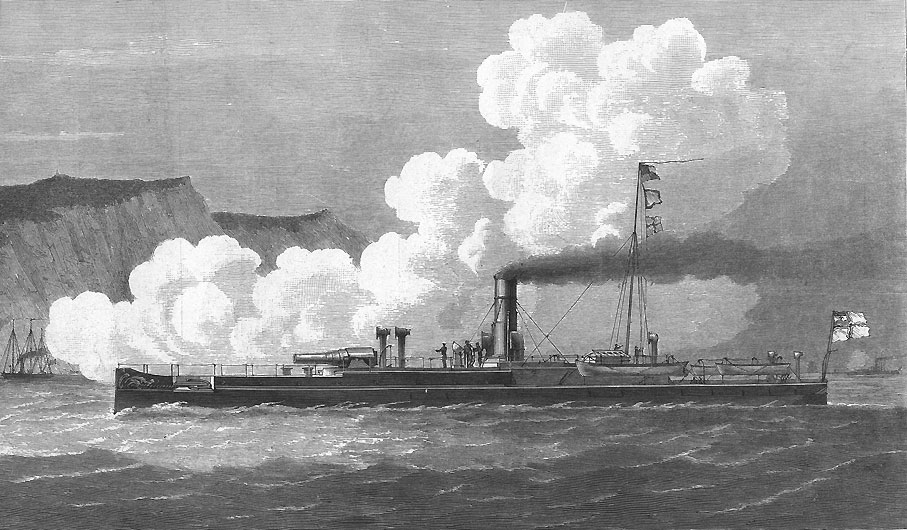

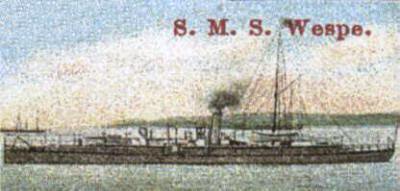

После полной готовности 26 ноября 1876 года Wespe перешла в Вильгельмсхафен, где выполнила программу ходовых испытаний, которая продолжалась до 9 февраля 1877 года. Затем в Вильгельмсхафене на неё было установлено 30,5-см орудие и с 24 марта по 9 апреля 1877 года проводились его испытания на полигоне на рейде Шиллиг, после чего, однако, корабль вывели в резерв почти на три года.
27 марта 1877 флот получил вторую лодку, Viper, которую в строй не вводили, а сразу отправили в резерв, где она простояла в течение восьми лет.
17 октября 1877 года была завершена третья - Biene, а 12 декабря - четвёртая, Scorpion. Обе также в строй не вводили, Biene простояла у стенки почти четыре года, а Scorpion - 6,5 лет.
1878-1880
25 февраля 1878 была готова к службе пятая лодка - Mücke и тоже отправилась в резерв, где пробыла 7 лет. Однако позже корабль активно использовался, чаще других лодок этого типа.
В 1879 году к лодкам присоединилась шестая - Basilisk, точная дата передачи её флоту неизвестна. Она также, как и другие сразу отправилась в резерв, однако, как оказалось, всего на год.
10 ноября 1879 года флоту был сдан Camäleon, седьмой корабль серии. Она также в строй сразу не вводился, но задержался в резерве менее года.
1880
26 мая 1880 года флоту была передана восьмая лодка - Croсodill, также сразу отправленная в резерв, но задержалась она там ещё меньше предыдущей, всего на 4 месяца.
Не смотря на то, что лодки изначально проектировались для обороны побережья Северного моря, летом 1880 часть их решили перевести на Балтику. Для этой цели предназначены Basilisk и Camäleon, которые 20 августа начали ходовые испытания и обучение экипажей, а 8 сентября вышли в поход вокруг Скагена в Киль. Суровые погодные условия вынудили лодки на какое-то время укрыться в датском Калуннборге. По прибытии в Киль, 17 сентября Basilisk, а 18 сентября Camäleon были выведены из кампании, но уже через неделю, 27 сентября Basilisk был возвращён в строй для использования в учебных целях.
20 сентября в Вильгельмсхафене ввели в строй также Wespe и Croсodill. До 15 октября они проводили совместные учения, после чего Wespe снова вывели в резерв, а на Балтику отправился только Croсodill, который по прибытии в Киль 20 октября присоединился к стоящему у стенки Camäleon, в то время, как Basilisk ещё месяц продолжал учебные выходы, пока 20 ноября также не был выведен из кампании.
11 октября 1880 года к стоящим в Вильгельмсхафене пяти лодкам присоединилась новая, уже девятая - Salamander, которая также по готовности в строй не вводилась и сразу стала в резерв на три года.
1881
20 мая 1881 года Вильгельмсхафенский резерв пополнился десятой лодкой серии - Natter, которая, как и предшественницы, сразу в строй не вводилась, а стала в резерв на три с небольшим года.
20 августа 1881 его и Biene приняли в кампанию в Вильгельмсхафене для подготовки персонала для этого типа кораблей. Через три недели последовал приказ им присоединиться к трём однотипным кораблям, базировавшимся в Киле. Обогнув Скаген (канал кайзера Вильгельма тогда еще не существовал), после трехдневного плавания 11 сентября корабли прибыли в Киль и 16 сентября приняли участие в военно-морских мероприятиях по случаю визита кайзера Вильгельма I. На следующий день Biene, а через день, 18 сентября и Basilisk вывели в резерв. Он больше не входил в строй и простоял в резерве в Киле 29 лет, пока его не исключили из списка военных кораблей.
Уже в следующие два дня подготовку экипажей для всех однотипных кораблей продолжили в обеих базах флота: в Киле - на Camäleon (с 19 сентября по 15 октября), в Вильгельмсхафене - на Wespe (с 20 сентября по 17 октября).
К этому времени в состав флота была принята последняя лодка серии Camäleon, пополнившая его 28 августа 1881 года. Она уже привычно в строй не вводилась, но провела в резерве относительно немного времени, всего полгода.
1882
В 1882 году предполагалось, что некоторые из бронированных канонерских лодок будут отправлены на международную демонстрацию во время британо-египетской войны, но эта акция оказалась ненужной, и они остались в резерве. В строй в этом году ввели только Hummel - 22 мая 1882, и то лишь для перевода из Вильгельмсхафена в Киль, где 10 июня её снова вывели в резерв.
Таким образом к концу 1882 года лодки приблизительно поровну распределили между основными базами флота: шесть (Wespe, Viper, Mücke, Skorpion*, Salamander и Natter) стояли в Вильгельмсхафене, пять (Biene, Basilisk, Camäleon, Croсodill и Hummel) - в Киле.

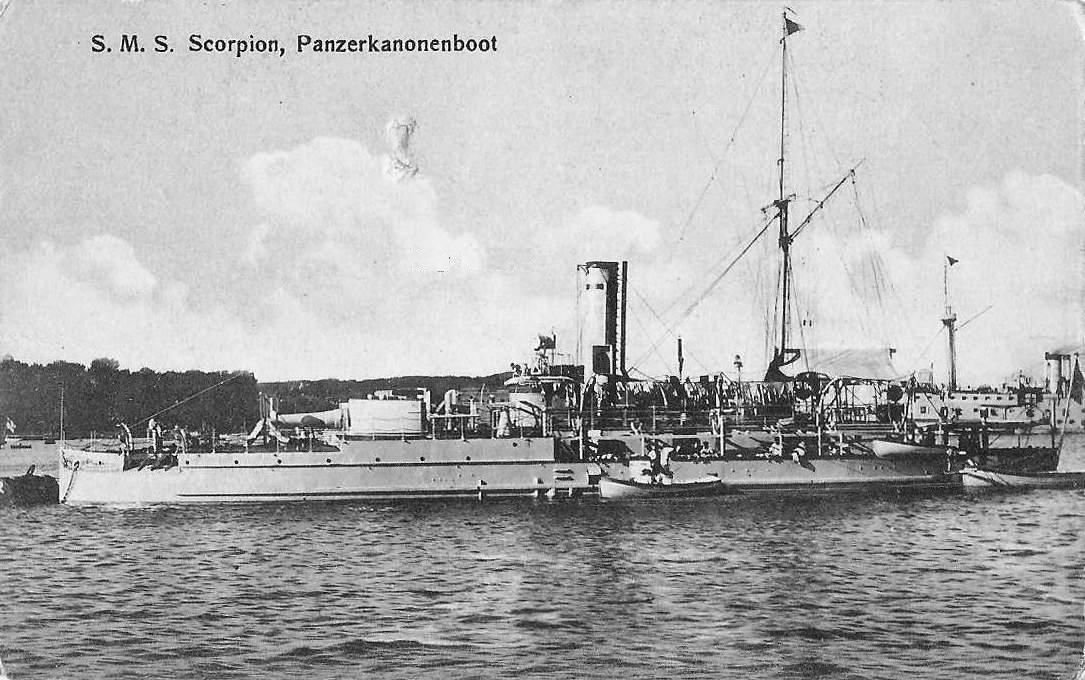

*С этого года в документах стали писать "Skorpion" вместо "Sсorpion".
1883
В 1883 году лодки прошли небольшую модернизацию: были оснащены двумя подводными носовыми торпедными аппаратами и двумя револьверными пушками. Для морских испытаний нововведений 4 сентября 1883 года ввели в строй построенный три года назад Salamander. Тесты продлились всего пять дней и лодка снова стала в резерв на следующие два года.
В 1884 году решили провести обучение экипажей лодок в составе соединения, для чего 22 апреля были введены в кампанию кильские Hummel, Croсodill, Biene и Camäleon, составившие дивизию броненосных лодок, которой командовал капитан-цур-зее Карл Август Дайнхард (Karl August Deinhard) на авизо "Grille". Учения начались 8 мая и первоначально охватывали западную часть Балтийского моря и воды вокруг острова Рюген. 8 июня авария на Рюген-Боддене близ Лаутербаха вынудила Biene отправиться на ремонт на Императорскую верфь в Киле и 12-го числа корабль вывели из кампании. После ремонта он был поставлен в резерве в Киле и больше никогда не использовался ни для каких задач. Для её временной замены впервые ввели в строй стоящий в Вильгельмсхафене Natter, при этом экипаж прежней лодки был переведен из Балтийского моря в Вильгельмсхафен. 19 июня Natter покинул этот порт и 26 июня в Данцигской бухте присоединился к дивизиону броненосных лодок, принявшему участие в осенних манёврах флота 1884 года, которые были продолжены в Северном море.
По окончании манёвров в конце августа 1884 года в Киль вернулись только Croсodill, Natter и Hummel. Camäleon вынужден был остаться в Вильгельмсхафене на ремонт, а остальные 30 сентября 1884 года оправили в Киле в резерв, где они безвылазно простояли следующие 10 лет (Hummel вообще до самого списания).
Camäleon после ремонта признали неготовым к службе и 4 сентября вывели в резерв там-же в Вильгельмсхафене, а вместо него для отправки на Балтику назначили Skorpion, который 5 сентября 1884 года был впервые введен в строй. Лодка проводила испытания и учения на фарватере Яде, но в конце концов её отправка в Киль была отменена и 8 октября она снова надолго вернулась в резерв. В Киле решили оставить уже находящийся там Natter и 25 ноября 1884 он был официально передан в подчинение станции Балтийского моря.
1885
1 мая 1885 состоялся первый ввод в строй Mücke. Первоначально лодка использовалась для обучения экипажей однотипных кораблей, в середине июня проводила индивидуальные учения, а с 20 августа по 14 сентября Mücke под флагом фон Штайна возглавила дивизион броненосных лодок, выведенных из резерва специально для осенних манёвров флота 1885 года лодок Wespe, Viper и Salamander (последняя - впервые), где они вошли в оборонную флотилию на последнем этапе учений, имитировавшем атаку на устье Яде.
По окончании учений 7 сентября 1885 Mücke решили оставить в строю, как типовой корабль (Stammschiff) резервной дивизии Северного моря. Его экипаж продолжал нести службу, составляя основу для экипажей резервных лодок Salamander, Wespe и Viper в случае ввода их в строй. Из них только Wespe оставалась у стенки несколько лет безвылазно, а две остальных периодически вводились в строй для учений.
1886
11 мая 1886 года вновь был сформирован дивизион броненосных лодок в несколько изменённом составе: Mücke (флагман), Salamander, Camäleon и Viper. Они проводили обучение лишь до 9 июня. Как и в прошлом году, "штаммшиффом" оставили Mücke, которая приняла ограниченное участие в больших манёврах флота 1886 года - вместе с броненосцем Friedrich Carl представляя "оборонявшуюся" сторону при имитация атаки флота на Вильгельмсхафен.
1887
В 1887 году индивидуальные занятия на Mücke проводились с мая по начало августа, а 16 августа дивизия была вновь собрана в прежнем составе (Mücke, Viper, Camäleon и Salamander), и 3 сентября ее направили в маневренную эскадру для проведения учений по обороне, наступлению и блокаде в районе Яде в ходе больших манёвров флота 1887 года, где они составили отдельную IV дивизию под командованием коммодора капитана-цур-зее Штемпеля на броненосце Friedrich Carl. После её расформирования 14 сентября лодки вернулись в резервную дивизию в Вильгельмсхафене, а Mücke снова остался в строю в качестве базового корабля.
1888
Служба в 1888 году была такой же, как и в предыдущем году (Mücke, Viper, Camäleon и Salamander), но осенние маневры флота, прошедшие с 15 августа по 15 сентября, распространились также на устье Везера, при этом лодки присоединились к броненосцу König Wilhelm под флагом контр-адмирала Макса фон дер Гольца и корвету Ariadne, составив с ними III дивизию манёвренного флота. После учений броненосные лодки вернулись в резервную дивизию Северного моря в Вильгельмсхафене, которая 1 октября была реорганизована во II резервную дивизию. Кильская резервная дивизия Балтийского моря получила номер I.
1889
В 1889 году Mücke, Viper, Camäleon и Salamander снова составили дивизион броненосных лодок на время осенних маневров флота, прошедших с 13 августа по 11 сентября, после чего снова составили II резервную дивизию на зиму.
1890
В 1890 году Mücke, Viper, Camäleon и Salamander в составе дивизиона броненосных лодок находились на службе с 13 августа по 20 сентября, но только для маневров флотилии, в больших учениях флота в этом году не участвовали. *сперва, в мае 1890 для летних учений вместо Camäleon предполагалась Wespe.
В 1891 году дивизион броненосных лодок составили те-же Mücke, Viper, Camäleon и Salamander, с 4 августа по 22 сентября принимая участие в больших осенних маневрах флота. 24 сентября 1891 года они все, впервые с 1885 года вместе с Mücke, были выведени в резерв, чтобы пройти капитальный ремонт на императорской верфи Вильгельмсхафена. Для Salamander это означало конец активной службы - больше в строй он не вводился, простояв в резерве следующие 18 лет.
В 1892/94 годах лодки были перестроены, включая установку бронированной боевой рубки и легких орудий. Дальнейшей активной деятельности Wespe, Viper и Camäleon не последовало - они более в строй не вводились, простояв всё время на хранении при императорской верфи в Вильгельмсхафене.
1894

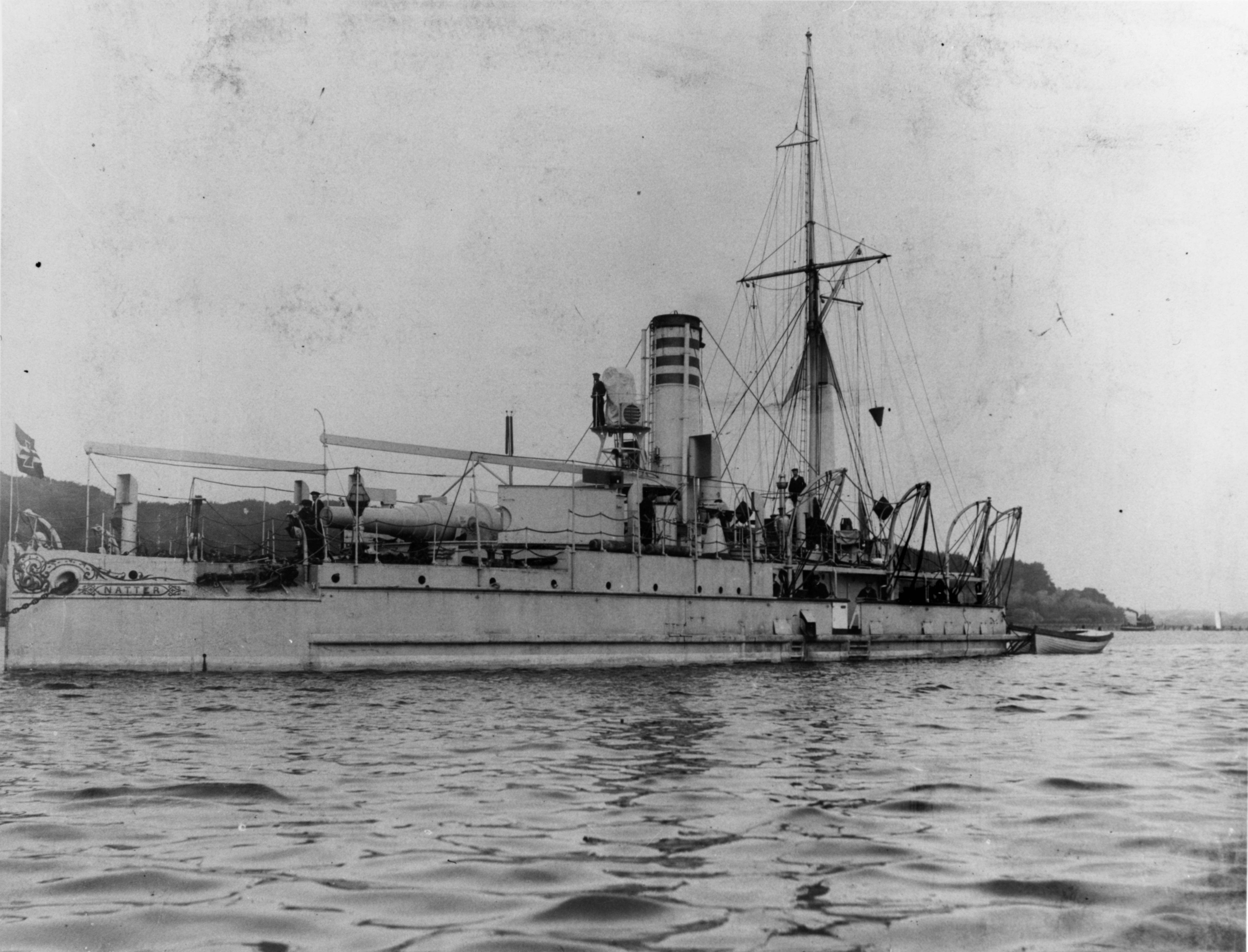

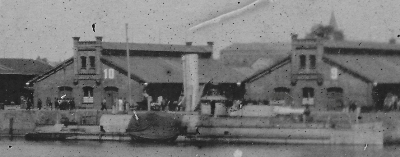

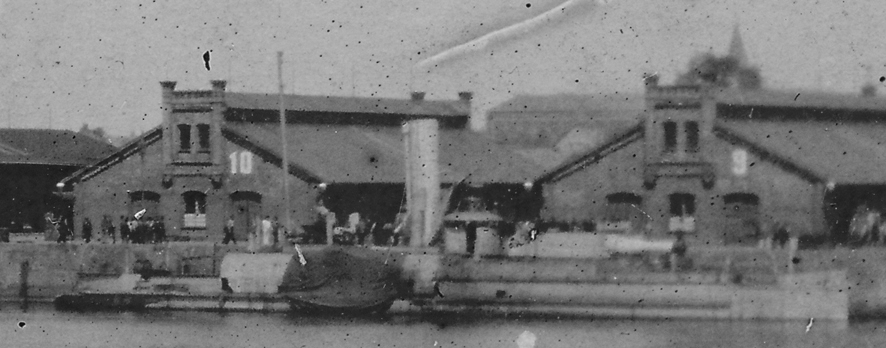

2 октября 1894 после 10-летнего простоя был введён в строй Natter и назначен первым кораблём в сформированную бронеканонерскую дивизию в Данциге. После перехода в Данциг 12 октября он был там снова выведен в резерв, как блокшив Данцигской резервной дивизии, "штаммшиффом" которой стал специально для этого введённый в строй 13 октября 1894 года Croсodill.
1895

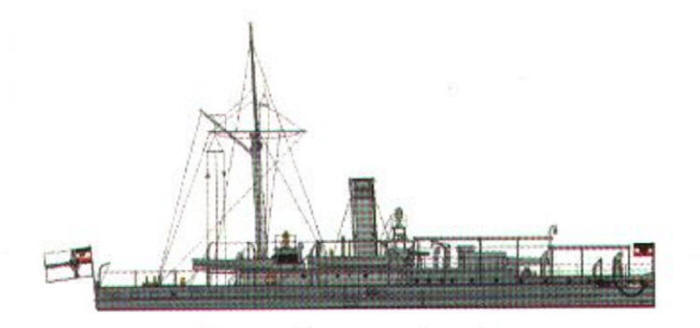

Приказом от 29 марта 1895 года окраску боевых кораблей, в том числе лодок, сменили на серо-синюю.

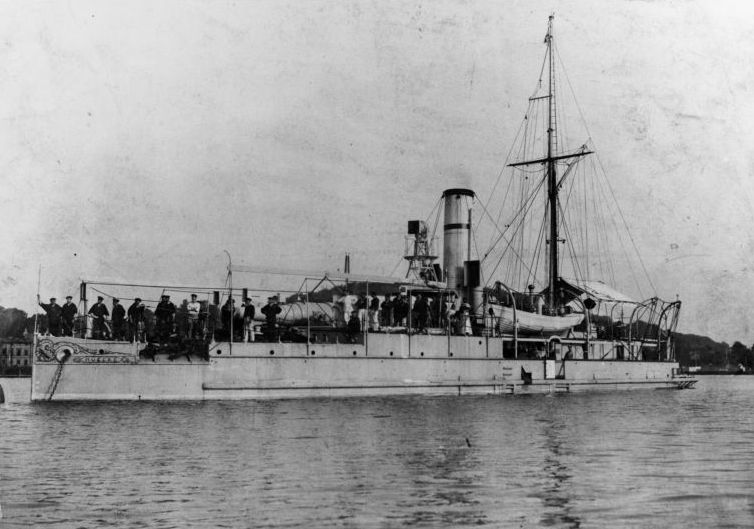

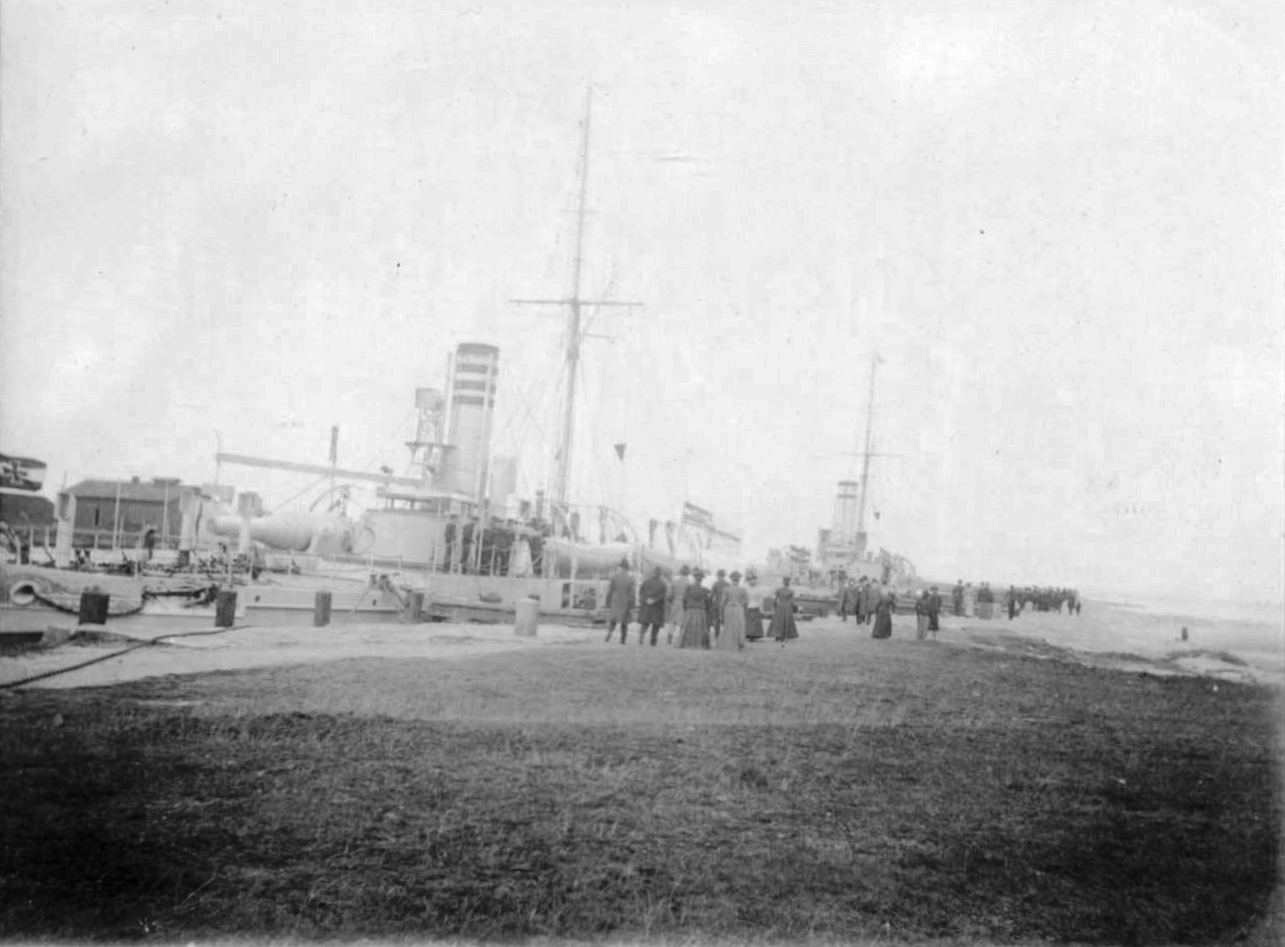

Вступивший в строй 23 апреля 1895 года Mücke 29 апреля отплыл с перегонной командой из Вильгельмсхафена и через Фредериксхавн и Риксхёфт перешёл в Данциг, где 5 мая сменил Croсodill в качестве "штаммшиффа" резервной дивизии броненосных канонерок. Вместе с Natter, введённым в капанию 1 мая 1895 года в качестве второго "штаммшиффа", он проходил подготовку в Балтийском море.
С 13 июля по 1 августа 1895 года из Вильгельмсхафена в Данциг с перегонной командой перешёл Skorpion, который сразу стал там в резерв в качестве блокшива, присоединившись к Croсodill. Об участии двух других данцигских лодок в осенних маневрах флота данных нет, но известно, что в это время они находились в строю. Natter вывели в резерв 19 сентября, а Mücke остался "штаммшиффом" в Данциге.
1896
В 1896 году служба проходила похоже, как в предыдущем году: с 28 мая по 23 сентября Mücke и Natter снова провели учения в Балтийском море, а также недолгое время - в Северном, приняв ограниченное участие в осенних маневрах флота. Серо-синюю окраску сменили на чисто серую.

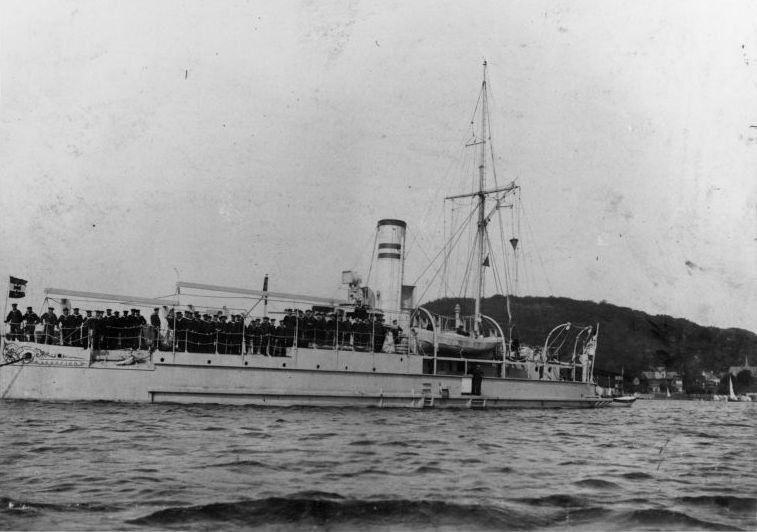

1897
1897 год начинался подобным образом - с 1 апреля Mücke и Natter опять проводили учения в Балтийском море, но с 3 августа в строю находилась уже вся данцигская резервная дивизия (Mücke, Skorpion, Croсodill и Natter), которая с середины августа была задействована в больших маневрах флота, составив самостоятельный дивизион канонерских лодок, а в сентябре присоединилась к "оборонительной эскадре" во время учений по атаке и обороне в районе Яде, которые закончились 1 октября, когда лодки вернулись в резервную дивизию в Данциге.
1898
В 1898 году к маневренному флоту присоединились только Mücke и Natter, которые снова участвовали в одном этапе больших маневров флота, в составе "эскадры обороны" перед Вильгельмсхафеном. Функции Mücke как базового и командного корабля завершились с выводом его из кампании 1 октября 1898 года в Данциге, в качестве флагманского корабля дивизии его сменил вышедший из резерва Skorpion. До 11 ноября две лодки проходили учебные выходы у берегов Восточной Пруссии, после чего Skorpion остался в строю в качестве второго "штаммшиффа" дивизии.
1899
В 1899 году служба Natter началась 1 апреля, а 6 июня к нему присоединился Skorpion. Они тренировались у побережья Восточной Пруссии и принимали участие в осенних маневров флота. Skorpion вернулся в резерв 15 сентября, а Natter - 28 сентября.
1900
В 1900 году Natter начал одиночную службу 3 апреля, а 16 июня он и штаммшифф Skorpion представляли Военно-морской флот на открытии канала Эльба-Траве кайзером Вильгельмом II. После отправки I дивизии линейных кораблей в Китай, 27 июля бронированные канонерские лодки (Skorpion, Natter, Mücke, Croсodill) вновь были собраны для маневров, поскольку отправка кораблей в Восточную Азию привела к нехватке кораблей на родине. По окончании осенних маневров флота они предприняли поход в Киль, а 24 сентября 1900 года их снова вывели в резерв, теперь уже окончательно: они простояли на консервации на императорской верфи в Данциге до самого списания.
1900-1909

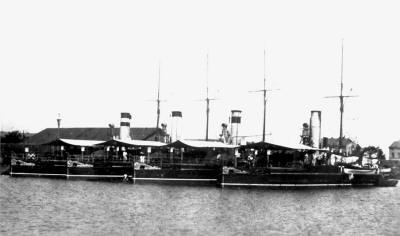

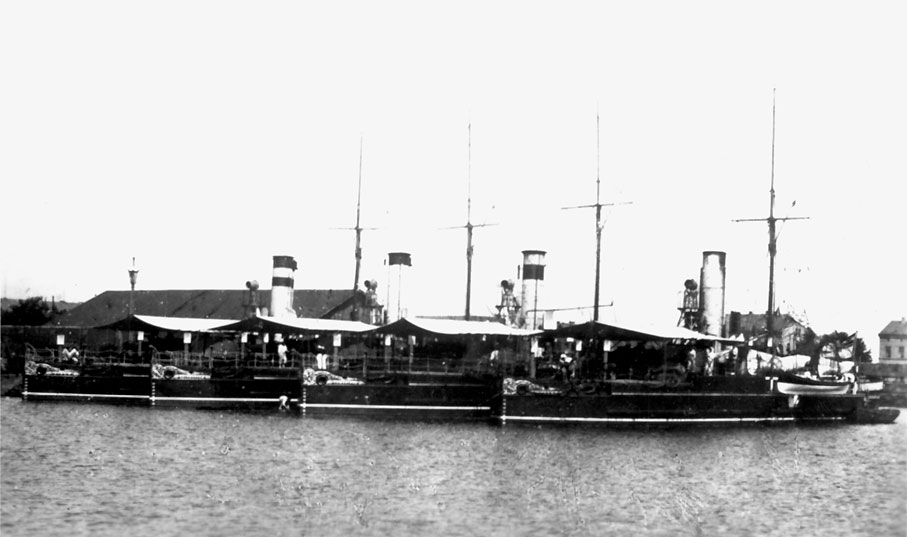

В 1900-1909 году все лодки стояли на консервации:
4 - в Вильгельмсхафене: Wespe, Viper, Camäleon и Salamander,
3 - в Киле: Biene, Basilisk и Hummel,
4 - в Данциге: Mücke, Skorpion, Croсodill и Natter.
28 июня 1909 года Salamander, Wespe и Viper и Camäleon были исключены из списков военных кораблей.
Wespe, Camäleon и Salamander в следующем году продали за 52 тыс. марок каждый новым хозяевам в Дюссельдорфе, которые планировали переделать их в речные баржи. С первыми двумя так и произошло, а Salamander во время буксировки в ноябре 1910 г. был выброшен штормом на мель к западу от Кастрикума в Нидерландах (52°33΄1΄΄ N, 04°36΄1΄΄ O) и разбит волнами. Корпус должны были разобрать на металл, в 1938 году была предпринята попытка снять судно и еще одна в 1980 году, но безуспешно - операция до сих пор не увенчалась успехом (по др. данным это удалось сделать в 1958 году, по третьим данным - 1936 г. надстройки были разобраны на месте, остальные обломки занесло песком.

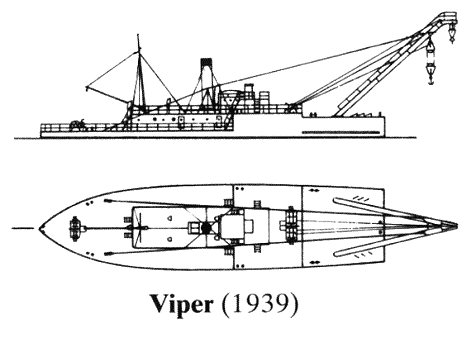

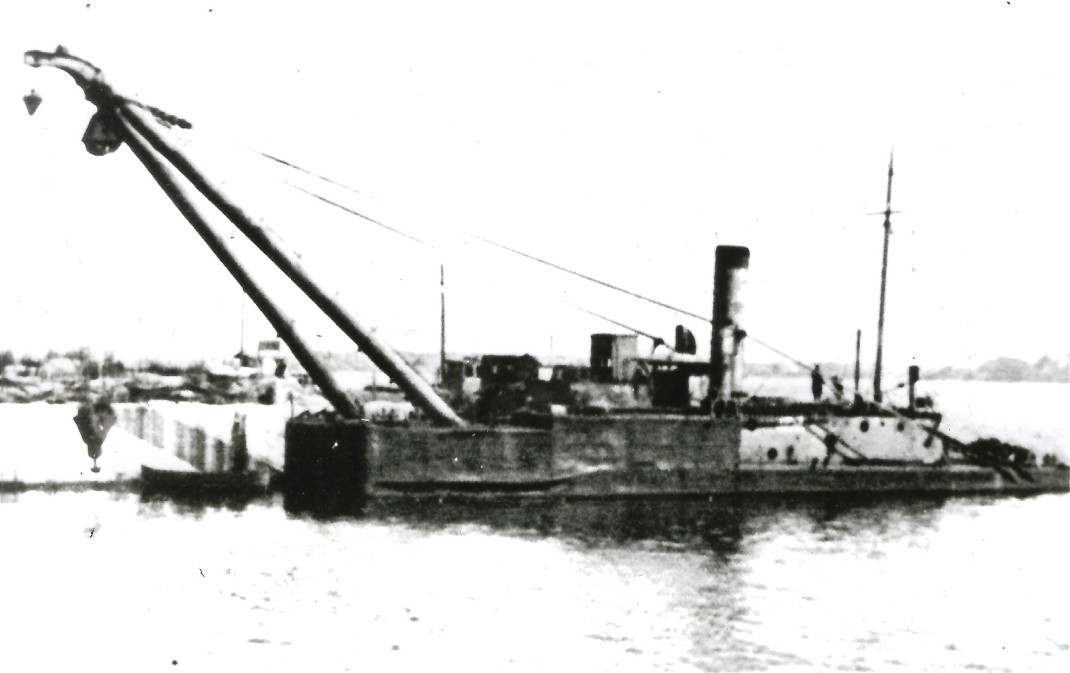

Viper был переоборудован в плавкран ВМФ грузоподъёмностью 100 т., служил в Гельголанде, позже - в Вильгельмсхафене.
***
27 сентября 1910 года были исключены из боевого состава ещё три лодки: Biene, Basilisk и Hummel.
Biene и Hummel были переоборудованы в стационарные плавмастерские, Basilisk был назначен в отряд по испытанию на герметичность. Все три использовались в своём качестве до конца Первой мировой войны.
***
18 марта 1911 года из списка военных кораблей исключили последние лодки, Natter, Croсodill, Mücke и Scorpion.

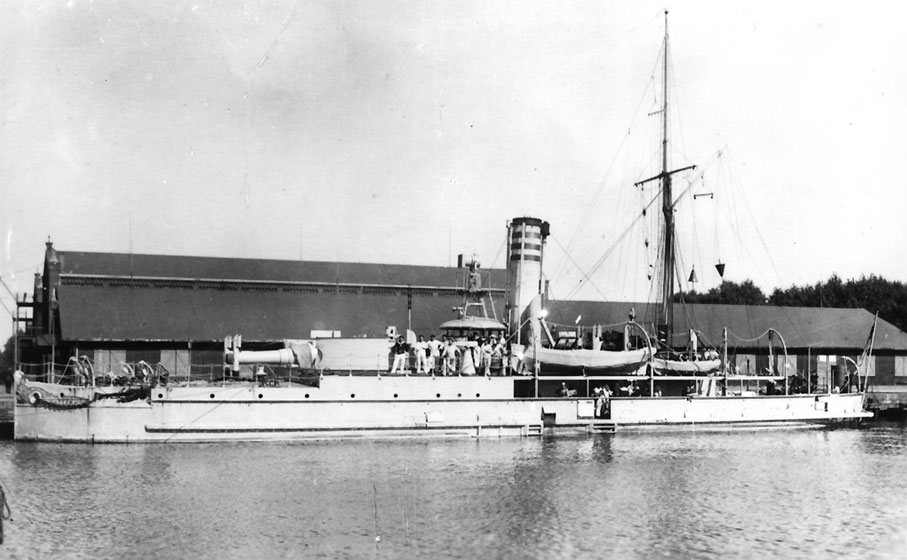

Natter под названием Stromquelle I служил плавучей электростанцией в Вильгельмсхафене до 1924 года, а затем был переведен в Киль для той же цели. Как ни странно, с 1928 года его снова стали называть Natter.

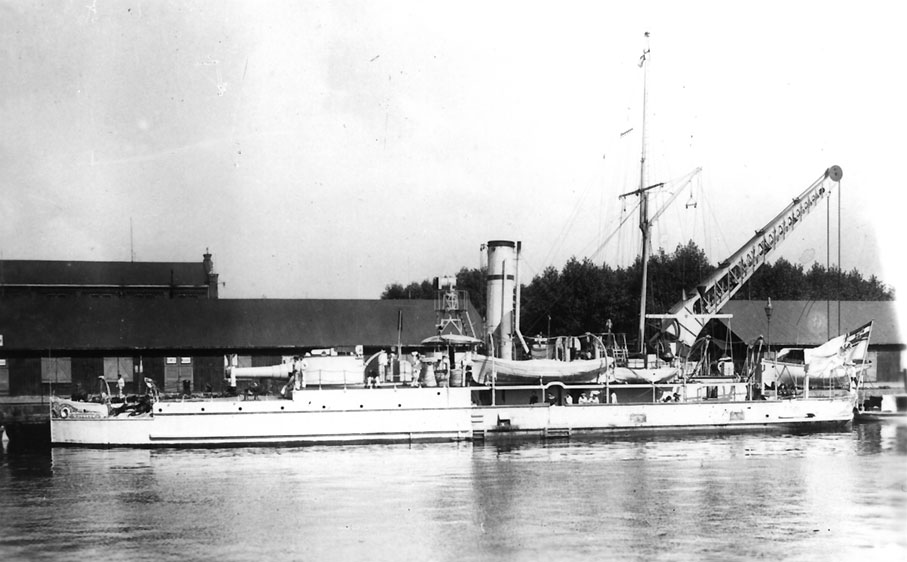

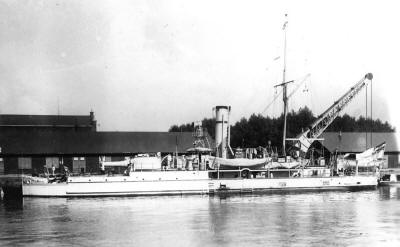

Mücke переоборудовали в отопитель и временно приписали к базовому кораблю Резервной дивизии Северного моря в Вильгельмсхафене, где использовали также для испытания котлов. Обе функции он выполнял до конца войны в 1918 году.
Skorpion до 1918 года служил в качестве плавучего полигона (торпедо-пристрелочной станции) при торпедной мастерской во Фленсбурге.
***
После войны четыре единицы исключили и продали:

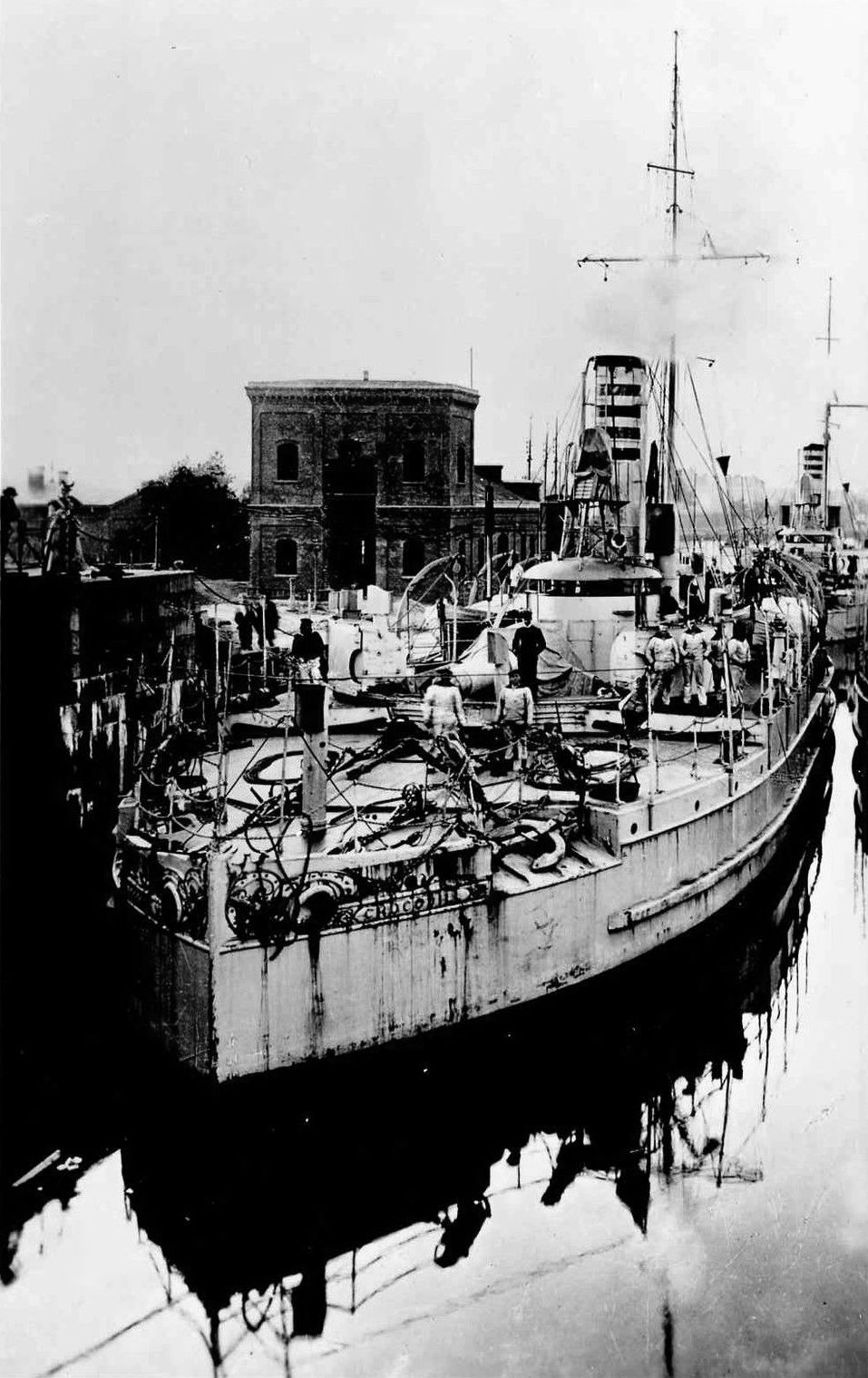

В 1918 плавмастерская Croсodill была разобрана в Вильгельмсхафене.
3 августа 1919 г. за 68 тыс. марок была продана торпедо-пристрелочная станция Skorpion, некоторое время она использовалась как плавмастерская при разделке судов в Киле, а в 1924 г. была там-же сама разобрана.
В том же году было продано на слом за 62660 марок опытовое судно Basilisk и в следующем году разобрано в Гамбурге.
25 июня 1921 г. за 1000 тыс. марок продали на слом опытовое судно Mücke, и в том же году оно было разобрано в Вевельсфлете. Судовой колокол лодки с литой надписью "SMS. Mucke 1877 A G Weser" долгое время находился в яхт-школе Немецкого общества морского спорта «Ганза» e.V. в Глюксбурге.
Таким образом к 1 января 1921 года - официальному дню образования Рейхсмарине, во флоте оставались три судна из этой серии:
плавмастерские Hummel в Свинемюнде и Biene в Киле,
плавкран Viper и отопитель "Stromquelle №1" в Вильгельмсхафене.
В том-же 1921 году корпус Biene был продан в Бремене и разобран в Вевельсфлете.
В 1923 г. плавмастерская Hummel была низведена до плавучего склада при 1-й флотилии миноносцев в Свинемюнде.
В 1924 г. "Stromquelle №1" перевели в Киль, а в 1928 г. вернули ему прежнее название Natter.
Последние три корабля дожили до Второй мировой войны.
Hummel к концу войны был переоборудован в плавбатарею ПВО в Свинемюнде, по другим данным к 1945 году служил складом средств заграждения. 4 мая 1945 г. был потоплен там советской авиацией.
Баржа-отопитель Natter 13 апреля 1945 была повреждена авиацией в Киле, брошена и в 1946 затонула.
Что же касается плавкрана Viper, то он продолжал эксплуатироваться после войны, и последний раз замечен в судовых регистрах в 1962 г.
Учения в заливе Яде совместно с Salamander, Viper и Mücke.
14.09.1885 - 28.06.1909
Резерв в Вильгельмсхафене, с 1888 блокшив II резервного дивизиона Северного моря.
Viper
27.03.1877 - 20.08.1885
После достройки в строй не вводилась, 8 лет простояла в резерве в Вильгельмсхафене.
20.08. - 14.09.1885
нет данных
Учения с Wespe, Mücke и Salamander в заливе Яде.
14.09.1885 - 11.05.1886
Резерв в Вильгельмсхафене.
11.05. - 09.06.1886
капитан-лейтенант
Эмиль Фухс(Emil Fuchs)
Учения с Mücke, Camaeleon и Salamander.
09.06.1886 - 16.08.1887
Резерв в Вильгельмсхафене.
16.08. - 14.09.1887
нет данных
Учения с Mücke, Camaeleon и Salamander.
14.09.1887 - 15.08.1888
Резерв в Вильгельмсхафене.
15.08. - 15.09.1888
капитан-лейтенант
Палезке(Paleske)
Учения с Mücke, Camaeleon и Salamander.
15.09.1888 - 13.08.1889
Блокшив II резервного дивизиона Северного моря в Вильгельмсхафене.
13.08. - 11.09.1889
капитан-лейтенант
Труппель(Truppel)
Учения с Mücke, Camaeleon и Salamander.
11.09.1889 - 13.08.1890
Блокшив II резервного дивизиона Северного моря в Вильгельмсхафене.
13.08. - 20.09.1890
капитан-лейтенант
Бруно Вайер(Bruno Weyer)
Учения с Mücke, Camaeleon и Salamander.
20.09.1890 - 04.08.1891
Блокшив II резервного дивизиона Северного моря в Вильгельмсхафене.
04.08. - 22.09.1891
капитан-лейтенант
Дик(Dick)
Учения с Mücke, Camaeleon и Salamander.
22.09.1891 - 28.06.1909
Резерв в Вильгельмсхафене, с 1888 блокшив II резервного дивизиона Северного моря.
Biene
17.10.1877 - 20.08.1881
После достройки в строй не вводилась, 4 года простояла в резерве в Вильгельмсхафене.
20.08. - 17.09.1881
капитан-лейтенант
фон Рафен(v. Raven)
Испытания, обучение и переход в Киль.
17.09.1881 - 22.04.1884
Резерв в Киле.
22.04. - 12.06.1884
капитан-лейтенант
Вильм(Wilm)
Использовалась в учебных целях вместе с Camäleon, Croсodill и Hummel. После аварии отправлена на ремонт, после которого в строй больше не вводилась.
офицеры корабля по состоянию на конец мая 1884
12.06.1884 - 27.09.1910
Резерв в Киле.
Mücke
25.02.1878 - 01.05.1885
После достройки в строй не вводилась, 7 лет простояла в резерве в Вильгельмсхафене.
01.05. - 14.09.1885
капитан-лейтенант
Кольхауэр(Kohlhauer)
Обучение экипажей однотипных кораблей, с 20 августа по 14 сентября - флагман фон Штайна на учениях с Wespe, Viper и Salamander в заливе Яде.

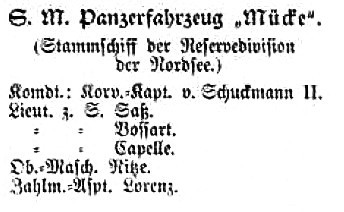

офицеры корабля по состоянию на начало мая 1885
с 4 августа по 22 сентября 1891 - учения с Viper, Camäleon и Salamander в составе флота.
24.09.1891 - 23.04.1895
Резерв и модернизация в Вильгельмсхафене.
23.04. - 05.05.1895
нет данных
Переход в Данциг.
05.05.1895 - 25.09.1896
корветтен-капитан
Виттмер(Wittmer)
"Штаммшифф" Резервной дивизии броненосных лодок в Данциге.
с 5 мая по 19 сентября 1895 - боевая подготовка c Natter в Балтийском море.
офицеры корабля по состоянию на 30 ноября 1895
с 28 мая по 23 сентября 1896 - боевая подготовка c Natter в Балтийском море.
Учения в заливе Яде в составе IV дивизии (с Mücke, Viper и Salamander) под командованием коммодора капитана-цур-зее Штемпеля на броненосце "Friedrich Carl".
14.09.1887 - 15.08.1888
Резерв в Вильгельмсхафене.
15.08. - 15.09.1888
капитан-лейтенант
Георг Шульц(Georg Schulz)
Учения в заливе Яде с Mücke, Viper и Salamander, корветом "Ariadne" и броненосцем "König Wilhelm" под флагом контр-адмирала Макса фон дер Гольца.
15.09.1888 - 13.08.1889
Резерв в Вильгельмсхафене.
13.08. - 11.09.1889
капитан-лейтенант
Грольп(Grolp)
Учения в заливе Яде с Mücke, Viper и Salamander в составе флота.
11.09.1889 - 13.08.1890
Резерв в Вильгельмсхафене.
13.08. - 20.09.1890
капитан-лейтенант
Карл Ротток(Carl Rottock)
Учения в заливе Яде с Mücke, Viper и Salamander в составе флота.
20.09.1890 - 04.08.1891
Резерв в Вильгельмсхафене.
04.08. - 22.09.1891
капитан-лейтенант
Ганс Майер(Hans Meyer)
Учения в заливе Яде с Mücke, Viper и Salamander в составе флота.
22.09.1891 - 28.06.1909
Резерв в Вильгельмсхафене.
Croсodill
07.05. - 20.09.1880
После достройки сразу в строй не вводилась, стояла в резерве в Вильгельмсхафене.
20.09. - 20.10.1880
капитан-лейтенант
барон Эмиль фон Люкнер(Frhr. Emil v. Lynkner)
Ходовые испытания и учения с Wespe, в октябре - одиночный переход на Балтику.
После достройки сразу в строй не вводилась, около трёх лет простояла в резерве в Вильгельмсхафене.
04.09. - 09.09.1883
капитан-лейтенант
Ойген Валлис(Eugen Wallis)
Ходовые испытания в Яде.
09.09.1883 - 20.08.1885
Резерв в Вильгельмсхафене.
20.08. - 14.09.1885
лейтенант-цур-зее
Косманн(Coßmann)
Учения с дивизией (+ Wespe, Viper, Mücke) в заливе Яде.
14.09.1885 - 11.05.1886
Резерв в Вильгельмсхафене.
11.05. - 09.06.1886
капитан-лейтенант
барон фон Золерн(Frhr. v. Sohlern)
Учения с дивизией (+ Mücke, Viper, Camäleon) в Яде.
09.06.1886 - 16.08.1887
Резерв в Вильгельмсхафене.
16.08. - 14.09.1887
нет данных
Учения в заливе Яде в составе IV дивизии (с Mücke, Viper и Camäleon) под командованием коммодора капитана-цур-зее Штемпеля на броненосце "Friedrich Carl".
14.09.1887 - 15.08.1888
Резерв в Вильгельмсхафене.
15.08. - 15.09.1888
капитан-лейтенант
Гёке(Goecke)
Учения в заливе Яде с Mücke, Viper и Camäleon, корветом "Ariadne" и броненосцем "König Wilhelm" под флагом контр-адмирала Макса фон дер Гольца.
15.09.1888 - 13.08.1889
Резерв в Вильгельмсхафене.
13.08. - 11.09.1889
капитан-лейтенант
Фюллерс(Vüllers)
Учения с Mücke, Viper и Camäleon в составе флота.
11.09.1889 - 13.08.1890
Резерв в Вильгельмсхафене.
13.08. - 20.09.1890
капитан-лейтенант
Пауль Вальтер(Paul Walther)
Учения с Mücke, Viper и Camäleon в заливе Яде.
20.09.1890 - 04.08.1891
Резерв в Вильгельмсхафене.
04.08. - 22.09.1891
капитан-лейтенант
Герхард Майер(Gerhard Meyer)
Учения с Mücke, Viper и Camäleon в заливе Яде.
22.09.1891 - 28.06.1909
Резерв в Вильгельмсхафене.
Natter
20.05.1881 - 15.06.1884
После достройки сразу в строй не вводилась, более трёх лет простояла в резерве в Вильгельмсхафене.
15.06. - 30.09.1884
капитан-лейтенант
Вильм(Wilm)
Испытания и переход в Киль, с 26 июня учения в Балтийском море с Camäleon, Croсodill и Hummel, а с 4 сентября - только с Croсodill и Hummel.
Одиночное обучение у побережья Восточной Пруссии, с 27 июля - учения в Балтийском море с Mücke, Skorpion и Croсodill.
24.09.1900 - 18.03.1911
Резерв в Данциге.
Hummel
28.08.1881 - 22.05.1882
После достройки сразу в строй не вводилась, около полугода стояла в резерве в Вильгельмсхафене.
22.05. - 10.06.1882
капитан-лейтенант
фон Дрезки(v. Dresky)
Переход из Вильгельмсхафена в Киль.
10.06.1882 - 22.04.1884
Резерв в Киле.
22.04. - 30.09.1884
капитан-лейтенант
Пирали(Piraly)
Одиночные и групповые манёвры в Балтийском море с Biene (с 26 июня Natter), Camäleon и Croсodill, с 5 сентября - только с Natter и Croсodill.
офицеры корабля по состоянию на конец мая 1884
30.09.1884 - 27.09.1910
26 лет стояла в резерве в Киле.
Сводная таблица службы всех броненосных лодок
значения фона
постройка на стапеле
достройка на плаву
активная служба в составе соединений
индивидуальная служба, в т. ч. испытания, вахтенная служба, одиночные походы и учения
резерв
стационарная/вспомогательная служба
под именем корабля указана его база: W - Вильгельмсхафен, K - Киль, D - Данциг, F - Фленсбург
даты
Wespe
Viper
Biene
Mücke
Scorpion
Basilisk
Camäleon
Croсodill
Salamander
Natter
Hummel
Brummer
Bremse
события
1875
январь
февраль
март
апрель
май
A
В
закладка лодок A и B (точная дата не известна)
июнь
июль
август
сентябрь
октябрь
ноябрь
декабрь
1876
январь
?
?
закладка лодок C и D (точно месяц не известен)
февраль
март
С
D
апрель
май
июнь
июль
Wespe
6 июля - спуск на воду лодки A/Wespe
E
закладка лодки E (точная дата не известна)
август
сентябрь
Viper
21 сентября - спуск на воду лодки B/Viper
октябрь
ноябрь
Wespe испытания, W
с 26 ноября - испытания Wespe
декабрь
Biene
2 декабря - спуск на воду лодки C/Biene
1877
январь
?
февраль
9 февраля - окончание испытаний Wespe и вывод в резерв
Wespe W
март
Wespe W
Viper W
с 24 марта - испытания орудия Wespe
апрель
27 марта сдан флоту Viper, но в строй не вводился
Wespe W
9 апреля - окончание испытаний орудия Wespe и вывод лодки в резерв
май
Mücke
5 мая - спуск на воду лодки D/Mücke
Scorpion
19 мая - спуск на воду лодки E/Scorpion
июнь
F
месяц закладки лодки F не известен
июль
август
сентябрь
октябрь
17 октября сдана флоту Biene, но в строй не вводилась
ноябрь
декабрь
12 декабря сдан флоту Scorpion, но в строй не вводился
1878
январь
Wespe W
Viper W
Biene W
Scorpion W
?
февраль
Mücke W
25 февраля сдана флоту Mücke, но в строй не вводилась
март
?
апрель
G
месяц закладки лодки G не известен
май
июнь
июль
август
сентябрь
Basilisk
14 сентября - спуск на воду лодки F/Basilisk
октябрь
H
месяц закладки лодки H не известен
ноябрь
декабрь
Camäleon
21 декабря - спуск на воду лодки G/Camäleon
1879
январь
Wespe W
Viper W
Biene W
Mücke W
Scorpion W
?
февраль
март
апрель
?
май
J
месяц закладки лодки J не известен
июнь
месяц сдачи Basilisk флоту не известен
июль
Basilisk W
август
?
сентябрь
K
месяц закладки лодки K не известен
Croсodill
13 сентября - спуск на воду лодки H/Croсodill
октябрь
ноябрь
Camäleon W
10 ноября сдан флоту Camäleon, но в строй не вводился
декабрь
L
месяц закладки лодки L не известен
1880
январь
Wespe W
Viper W
Biene W
Mücke W
Scorpion W
Basilisk W
Salamander
6 января - спуск на воду лодки J/Salamander
февраль
март
апрель
май
Croсodill W
26 мая сдан флоту Croсodill, но в строй не вводился
июнь
июль
август
WBasiliskучения в ЯдеK
WCamäleonучения в ЯдеK
с 20 августа введёны в строй Basilisk и Camäleon, испытания и учения в Яде
сентябрь
после перехода на Балтику 17/18 сентября Basilisk и Camäleon были выведены в резерв в Киле
Wespe учения в ЯдеW
Camäleon K
Croсodillучения в ЯдеW
с 20 сентября - учения Wespe вместе с Croсodill
Basilisk учебныйK
27 сентября вернулся в строй Basilisk, учебный в Киле
Natter
29 сентября - спуск на воду лодки K/Natter
октябрь
Salamander W
11 октября сдан флоту Salamander, но в строй не вводился
15 октября вывели в резерв Wespe в Вильгельмсхафене
Croсodill перешёл в Киль, где 20 октября был выведен в резерв
ноябрь
20 ноября вывели в резерв Basilisk в Киле
декабрь
1881
январь
Wespe W
Viper W
Biene W
Mücke W
Scorpion W
Basilisk K
Camäleon K
Croсodill K
Salamander W
февраль
Hummel
12 февраля - спуск на воду лодки L/Hummel
март
апрель
май
Natter W
20 мая сдан флоту Natter, но в строй не вводился
июнь
июль
август
Biene учения в Киле
Basilisk учения в Киле
20 августа введены в строй Biene для перехода на Балтику и Basilisk в Киле
сентябрь
Hummel W
28 августа сдан флоту Hummel, но в строй не вводился
17 сентября Biene, а 18 сентября - Basilisk вывели в резерв в Киле
Wespe учебныйW
Camäleon учебныйK
с 19/20 сентября - подготовка экипажей на Wespe в Вильгельмсхафене и на Camäleon в Киле
октябрь
15/17 октября - вывод Camäleon и Wespe в резерв
ноябрь
декабрь
1882
январь
Wespe W
Viper W
Biene K
Mücke W
Scorpion W
Basilisk K
Camäleon K
Croсodill K
Salamander W
Natter W
февраль
март
апрель
май
Hummel переход
22 мая ввели в строй Hummel для перехода на Балтику
июнь
10 июня Hummel вывели в резерв в Киле
Hummel K
июль
август
сентябрь
октябрь
ноябрь
декабрь
1883
январь
Wespe W
Viper W
Biene K
Mücke W
Skorpion W
Basilisk K
Camäleon K
Croсodill K
Salamander W
Natter W
Hummel K
февраль
март
апрель
?
май
июнь
?
июль
август
сентябрь
Salamander испытанияW
с 4 по 9 сентября - испытания Salamander в Вильгельмсхафене
M
месяц закладки лодки M не известен
октябрь
N
месяц закладки лодки N не известен
ноябрь
декабрь
1884
январь
Wespe W
Viper W
Mücke W
Skorpion W
Basilisk K
Salamander W
Natter W

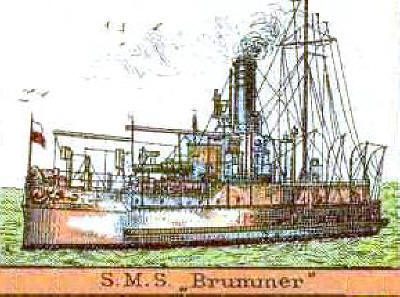

Brummer
5 января - спуск на воду лодки M/Brummer
февраль
март

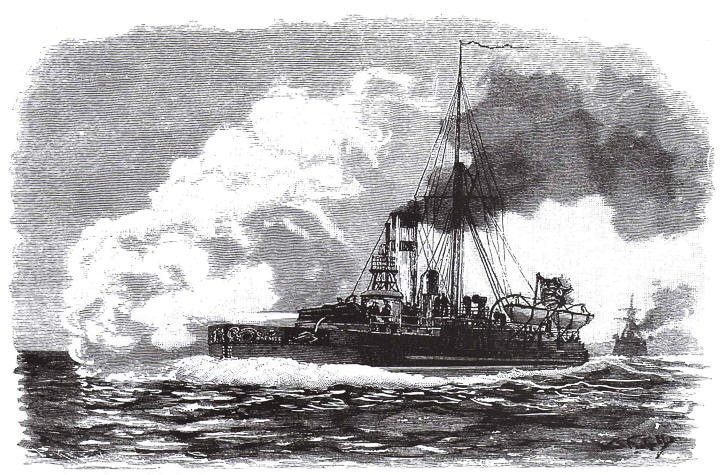

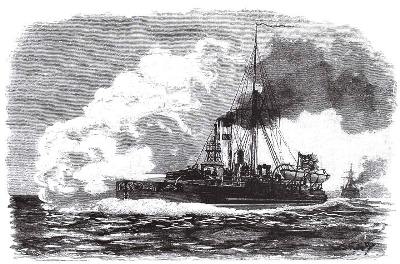

29 марта - спуск на воду лодки N/Bremse
апрель
Bremse
Biene K
Camäleon K
Croсodill K
Hummel K
22 апреля в Киле введены в строй Biene, Camäleon, Croсodill и Hummel, использовались в учебных целях
май
июнь
Biene K
Natter испытания W
12 июня Biene после аварии вывели в резерв в Киле
с 15 июня - испытания Natter и переход на Балтику для замены Biene
июль
Natter K
с 26 июня учения Camäleon, Croсodill, Hummel и Natter
август
в августе - учения с маневренным флотом в Северном море, после которых Camäleon был оставлен на ремонт в Вильгельмсхафене
сентябрь
Skorpion W
Camäleon W
4 сентября Camäleon был передан станции Северного моря и выведен в резерв в Вильгельмсхафене
с 5 сентября - учения Skorpion на фарватере Яде
30 сентября Hummel, Croсodill и Natter были выведены в резерв в Киле
октябрь
Croсodill K
Brummer испытания, W
8 октября Skorpion возвращён в резерв в Вильгельмсхафене
10 октября вступил в строй Brummer и начал испытания
ноябрь
декабрь
22 декабря вступил в строй Bremse и начал испытания
1885
январь
Wespe W
Viper W
Biene K
Skorpion W
Basilisk K
Camäleon W
Salamander W
Natter K
Hummel K
Brummer испытания, W
Bremse испытания, W
23 января Bremse закончил испытания и выведен в резерв в Вильгельмсхафене
февраль
Bremse W
21 февраля Brummer закончил испытания и выведен в резерв в Киле
март
Brummer K
апрель
май
Mücke учебныйW
Brummer флагман миноносцевK
1 мая введены в строй Mücke (обучение экипажей однотипных кораблей) и Brummer (флагмана 2-го дивизиона миноносцев)
июнь
июль
август
Wespe дивизионW
Viper дивизионW
Mücke дивизионW
Salamander дивизионW
с 20 августа - учения Wespe, Viper, Mücke и Salamander в заливе Яде, Brummer - в торпедной флотилии
сентябрь
14 сентября - Wespe, Viper и Salamander" вывели в резерв, Mücke осталась в строю "штаммшиффом"
Viper W
Mücke штаммшиффW
Salamander W
октябрь
Brummer W
5 октября Brummer был выведен в резерв в Вильгельмсхафене
ноябрь
декабрь
1886
январь
Wespe W
Biene K
Skorpion W
Basilisk K
Croсodill K
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
апрель
май
Brummer флагман миноносцевK
4 мая введён в строй Brummer, флагман миноносцев
Viper дивизионW
Mücke дивизионW
Camäleon дивизионW
Salamander дивизионW
с 11 мая - учения Mücke, Viper, Camäleon и Salamander
июнь
Viper W
Mücke штаммшиффW
Camäleon W
Salamander W
9 июня Viper, Camäleon и Salamander вывели в резерв, Mücke осталась в строю "штаммшиффом"
июль
август
сентябрь
октябрь
Brummer W
9 октября Brummer был выведен в резерв в Вильгельмсхафене
ноябрь
декабрь
1887
январь
Wespe W
Biene K
Skorpion W
Basilisk K
Croсodill K
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
апрель
май
июнь
июль
август
Viper дивизионW
Mücke дивизионW
Camäleon дивизионW
Salamander дивизионW
с 16 августа - учения Mücke, Viper, Camäleon и Salamander
сентябрь
Viper W
Mücke штаммшиффW
Camäleon W
Salamander W
14 сентября Viper, Camäleon и Salamander вывели в резерв, Mücke осталась в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1888
январь
Wespe W
Biene K
Skorpion W
Basilisk K
Croсodill K
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
апрель
май
июнь
июль
август
Viper дивизионW
Mücke дивизионW
Camäleon дивизионW
Salamander дивизионW
с 15 августа - учения Mücke, Viper, Camäleon и Salamander
сентябрь
Viper W
Mücke штаммшиффW
Camäleon W
Salamander W
15 сентября Viper, Camäleon и Salamander вывели в резерв, Mücke осталась в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1889
январь
Wespe W
Biene K
Skorpion W
Basilisk K
Croсodill K
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
апрель
май
июнь
июль
август
Viper дивизионW
Mücke дивизионW
Camäleon дивизионW
Salamander дивизионW
с 13 августа - учения Mücke, Viper, Camäleon и Salamander
сентябрь
Viper W
Mücke штаммшиффW
Camäleon W
Salamander W
11 сентября Viper, Camäleon и Salamander вывели в резерв, Mücke осталась в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1890
январь
Wespe W
Biene K
Skorpion W
Basilisk K
Croсodill K
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
апрель
май
июнь
июль
август
Viper дивизионW
Mücke дивизионW
Camäleon дивизионW
Salamander дивизионW
с 13 августа - учения Mücke, Viper, Camäleon и Salamander
сентябрь
Viper W
Mücke штаммшиффW
Camäleon W
Salamander W
20 сентября Viper, Camäleon и Salamander вывели в резерв, Mücke осталась в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1891
январь
Wespe W
Biene K
Skorpion W
Basilisk K
Croсodill K
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
Bremse рыбоохранаW
17 марта введена в строй Bremse, в рыбоохране
апрель
май
июнь
июль
август
Viper дивизионW
Mücke дивизионW
Camäleon дивизионW
Salamander дивизионW
с 4 августа - учения Mücke, Viper, Camäleon и Salamander
Bremse учебный отрядW
с 27 августа по 18 сентября - манёвры флота, Bremse - в составе учебного отряда, Mücke, Viper, Camäleon и Salamander - в дивизионе броненосных лодок
сентябрь
Bremse рыбоохранаW
22 сентября все четыре лодки дивизиона были выведены в резерв
октябрь
ноябрь
Bremse W
19 ноября Bremse была выведена в резерв
декабрь
1892
январь
Wespe W
Viper W
Biene K
Mücke W
Skorpion W
Basilisk K
Camäleon W
Croсodill K
Salamander W
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
Bremse рыбоохранаW
17 марта введена в строй Bremse, в рыбоохране
апрель
май
Brummer учебныйW
4 мая введён в строй Brummer, учебный для скорострельной артиллерии
июнь
июль
август
Brummer W
4 августа Brummer вывели из кампании
Bremse учебный отрядW
16 августа до 26 сентября Bremse участвовал в манёврах флота, в учебном отряде
сентябрь
октябрь
Bremse W
30 сентября Bremse вывели из кампании
ноябрь
декабрь
1893
январь
Wespe W
Viper W
Biene K
Mücke W
Skorpion W
Basilisk K
Camäleon W
Croсodill K
Salamander W
Natter K
Hummel K
Brummer W
Bremse W
февраль
Brummer учебныйW
14 февраля введён в строй Brummer, учебный для скорострельной артиллерии
март
апрель
Brummer рыбоохранаW
с 10 апреля Brummer в рыбоохране
май
июнь
июль
август
Brummer учебный отрядW
20 августа до 23 сентября Brummer участвовал в манёврах флота, в учебном отряде
сентябрь
октябрь
Brummer W
30 сентября Brummer вывели из кампании
ноябрь
декабрь
1894
январь
Wespe W
Viper W
Biene K
Mücke W
Skorpion W
Basilisk K
Camäleon W
Croсodill K
Salamander W
Natter K
Hummel K
Brummer W
Bremse W
февраль
март
Brummer рыбоохранаW
20 марта введён в строй Brummer, в рыбоохране
апрель
май
июнь
июль
август
Brummer разведгруппаW
19 августа до 21 сентября Brummer участвовал в манёврах флота, в разведгруппе
сентябрь
Brummer W
29 сентября Brummer вывели из кампании
октябрь
Natter переход
с 2 по 12 октября Natter перешёл из Киля в Данциг, где снова стал в резерв
Croсodill штаммшифф D
Natter D
13 октября вошёл в строй Croсodill и перешёл из Киля в Данциг, где стал "штаммшиффом" резервной дивизии
ноябрь
декабрь
1895
январь
Wespe W
Viper W
Biene K
Mücke W
Skorpion W
Basilisk K
Camäleon W
Salamander W
Hummel K
Brummer W
Bremse W
февраль
март
апрель
W Mücke D
23 апреля - Mücke ввели в строй для перехода в Данциг
май
Croсodill D
Natter D
с 5 мая Mücke сменил "штаммшифф" Croсodill в Данциге, боевая подготовка Mücke и Natter в Балтийском море
июнь
июль
W Skorpion D
13 июля Skorpion ввели в строй для перевода на Балтику
август
1 августа Skorpion вывели в резерв в Данциге
сентябрь
Skorpion
Mücke штаммшифф D
Natter D
19 сентября Natter вывели в резерв, Mücke остался в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1896
январь
Wespe W
Viper W
Biene K
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Hummel K
Brummer W
Bremse W
февраль
март
апрель
май
июнь
Mücke D
Natter D
с 28 мая - боевая подготовка Mücke и Natter в Балтийском море
июль
август
сентябрь
Mücke штаммшифф D
Natter D
23 сентября Natter вывели в резерв, Mücke остался в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1897
январь
Wespe W
Viper W
Biene K
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Hummel K
Brummer W
Bremse W
февраль
март
апрель
Mücke D
Natter D
с 1 апреля - боевая подготовка Mücke и Natter в Балтийском море
май
июнь
июль
август
Skorpion D
Croсodill D
с 3 августа - манёвры Mücke, Natter, Croсodill и Skorpion с флотом
сентябрь
октябрь
Mücke штаммшифф D
Natter D
27 сентября вывели в резерв Natter, 1 октября - Skorpion, Mücke остался в строю "штаммшиффом"
ноябрь
декабрь
1898
январь
Wespe W
Viper W
Biene K
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Hummel K
Brummer W
Bremse W
февраль
март
апрель
Mücke D
Natter D
с 1 апреля - боевая подготовка Mücke и Natter в Балтийском море
май
июнь
июль
август
с августа - манёвры Mücke и Natter с флотом
сентябрь
октябрь
Skorpion штаммшифф D
Natter D
1 октября Natter и Mücke вывели в резерв, "штаммшиффом" стал Skorpion
ноябрь
декабрь
1899
январь
Wespe W
Viper W
Biene K
Mücke D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Hummel K
Brummer W
Bremse W
февраль
март
апрель
Natter D
с 1 апреля Natter проводил одиночное обучение у побережья Восточной Пруссии
май
июнь
июль
август
Skorpion D
с августа - манёвры Natter и Skorpion с флотом
сентябрь
Skorpion штаммшифф D
Natter D
28 сентября Natter вывели в резерв, Skorpion остался в строю "штаммшиффом"
октябрь
ноябрь
декабрь
1900
январь
Wespe W
Viper W
Biene K
Mücke D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Hummel K
Brummer W
Bremse W
февраль
март
апрель
Natter учебныйD
Brummer учебныйW
с 3 апреля Natter проводил одиночное обучение у побережья Восточной Пруссии, а Brummer служил учебным судном для скорострельной артиллерии в заливе Яде
май
июнь
июль
Mücke дивизионD
Skorpion дивизионD
Croсodill дивизионD
Natter дивизионD
с 27 июля - учения в Балтийском море Mücke, Skorpion, Croсodill и Natter
август
сентябрь
24 сентября все четыре лодки балтийского дивизиона были выведены в резерв
октябрь
ноябрь
декабрь
Brummer W
22 декабря Brummer вывели в резерв
1901
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer W
Bremse W
февраль
Brummer учебныйW
в феврале ввели в строй Brummer, учебное судно скорострельной артиллерии
март
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
Brummer W
15 ноября Brummer вывели в резерв
декабрь
1902
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer W
Bremse W
Brummer учебныйW
14 января ввели в строй Brummer, учебное судно скорострельной артиллерии
февраль
март
апрель
Bremse рыбоохранаW
2 апреля введена в строй Bremse, в рыбоохране
май
июнь
июль
август
Bremse W
29 августа Bremse вывели из кампании
сентябрь
октябрь
ноябрь
Brummer W
28 ноября Brummer вывели в резерв
декабрь
1903
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer W
Bremse W
февраль
Brummer учебныйW
3 февраля ввели в строй Brummer, учебное судно скорострельной артиллерии
март
Bremse плавскладW
10 марта Bremse исключили из боевых списков флота
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
Brummer W
15 ноября Brummer вывели в резерв
декабрь
1904
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer W
Bremse плавскладW
февраль
Brummer учебныйW
в феврале ввели в строй Brummer, учебное судно скорострельной артиллерии
март
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
декабрь
1905
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer W
Bremse плавскладW
10 января Brummer вывели в резерв
февраль
март
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
декабрь
1906
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer W
Bremse плавскладW
февраль
март
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
Brummer посыльныйW
14 ноября ввели в строй Brummer, посыльное судно при флоте
декабрь
1907
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer посыльныйW
Bremse плавскладW
февраль
март
Brummer W
23 марта Brummer вывели в резерв
апрель
май
Brummer плавскладK
27 мая Brummer исключили из боевых списков флота
июнь
июль
август
сентябрь
октябрь
ноябрь
декабрь
1908
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer плавскладW
Bremse плавсклад для мазутаW
февраль
март
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
декабрь
1909
январь
Wespe W
Viper W
Biene K
Mücke D
Skorpion D
Basilisk K
Camäleon W
Croсodill D
Salamander W
Natter D
Hummel K
Brummer плавскладW
Bremse плавсклад для мазутаW
февраль
март
апрель
май
июнь
28 июня были исключены из боевого состава Wespe, Viper, Camäleon и Salamander
июль
Wespe
Viper
Camäleon
Salamander
август
сентябрь
октябрь
ноябрь
декабрь
1910
январь
в 1910 продан частной фирме, баржа в Дюссельдорфе
Viper плавкран W
Biene K
Mücke D
Skorpion D
Basilisk K
в 1910 продан частной фирме, баржа в Дюссельдорфе
Croсodill D
в 1910 продан частной фирме, но при буксировке затонул в шторм у Нидерландов
Natter D
Hummel K
Brummer плавскладW
в 1910 продан частной фирме, баржа в Дюссельдорфе
февраль
март
апрель
май
июнь
июль
август
сентябрь
27 сентября были исключены из боевого состава Biene, Basilisk и Hummel
Biene
Basilisk
Hummel
октябрь
ноябрь
декабрь
1911
январь
Viper плавкран W
Biene плавмастерская K
Mücke D
Skorpion D
Basilisk опытовое судно (испытания герметичности) K
Croсodill D
Natter D
Hummel плавмастерская K
Brummer плавскладW
февраль
март
Mücke отопитель и опытовое судно W
Skorpion плавучий торпедный полигон F
Croсodill плавучая мишень K
Stromquelle I плавучая электростанция W
18 марта были исключены из боевого состава Mücke, Skorpion, Croсodill и Natter
апрель
май
июнь
июль
август
сентябрь
октябрь
ноябрь
декабрь
1912
Viper плавкран W затем на Гельголанде
Biene плавмастерская K
Mücke отопитель и опытовое судно W
Skorpion плавучий торпедный полигон F
Basilisk опытовое судно (испытания герметичности) K
Stromquelle I плавучая электростанция W
Hummel плавмастерская K
Brummer плавскладW
1913
Croсodill плавучая мастерская W
1914
до войны
после её начала
Brummer склад бонозаградительных тросовW
1915
1916
1917
1918
1919
Biene отстой W
Mücke отстой W
3 августа 1919 года продан, мастерская по разделке судов, в 1924 году сдан на слом
в 1919 году продан, слом в 1920 году
слом после войны в 1918 году
Hummel отстой K
Brummer плавскладW
1920
1921
в 1921 году продана на слом в Бремене
25 июня 1921 продан на слом в Вевельсфлете
2 июля 1921 продали на слом
1922
1923
Hummel плавбаза 1-й флотилии миноносцев Свинемюнде
1924
Stromquelle I плавучая электростанция в Киле
1925
1926
1927
1928
Natter плавучая электростанция в Киле
1929-1939
1939-1945
Hummel плавсклад средств заграждения
1945-1962
13.04.1945 потоплена авиацией в Киле
4.05.1945 потоплен авиацией в Свинемюнде
1930
на плаву минимум до 1962 года

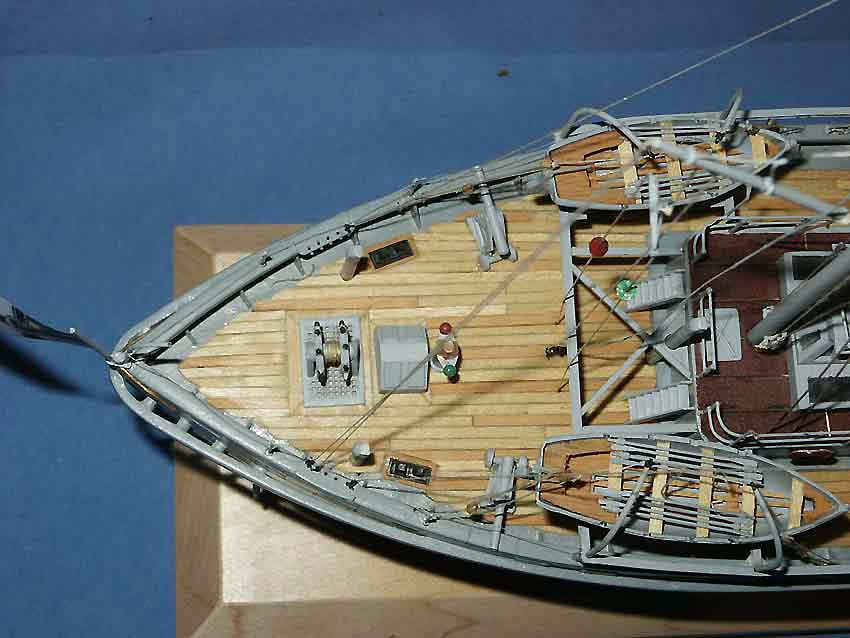

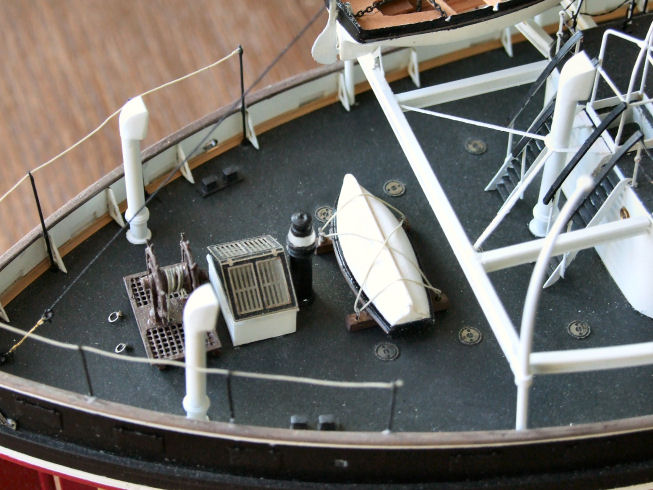

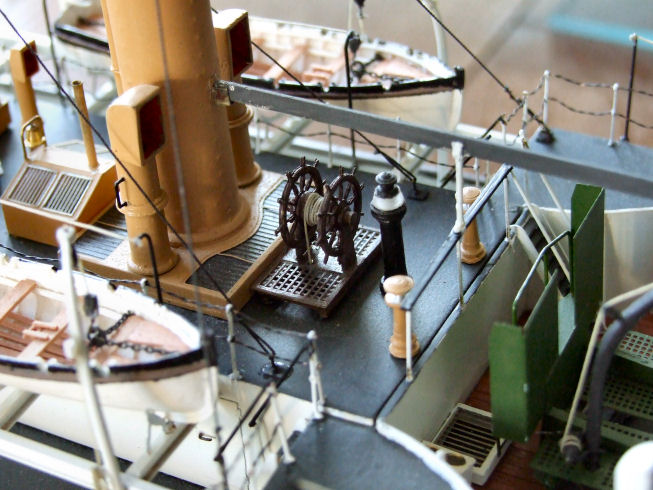

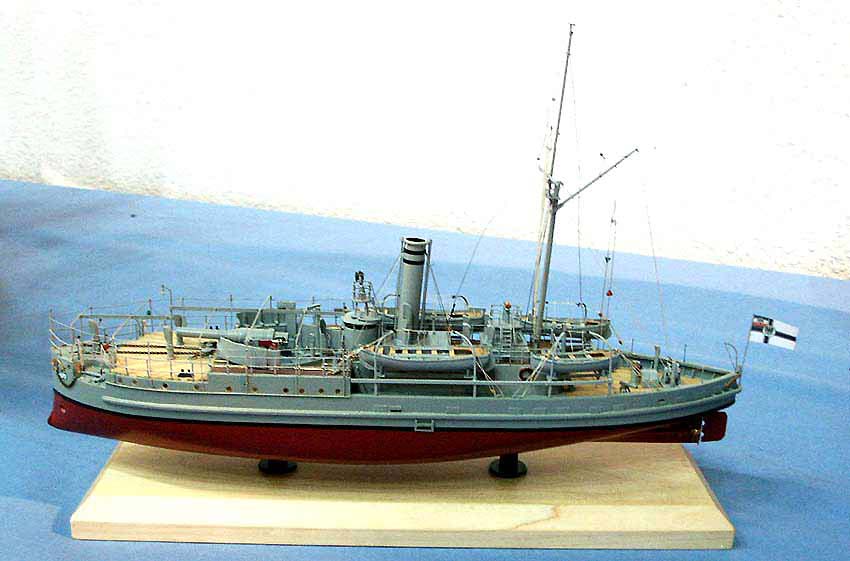

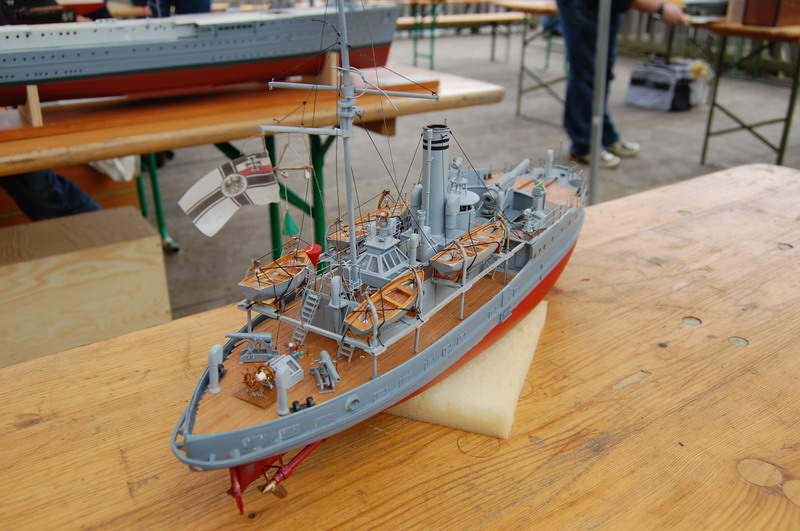

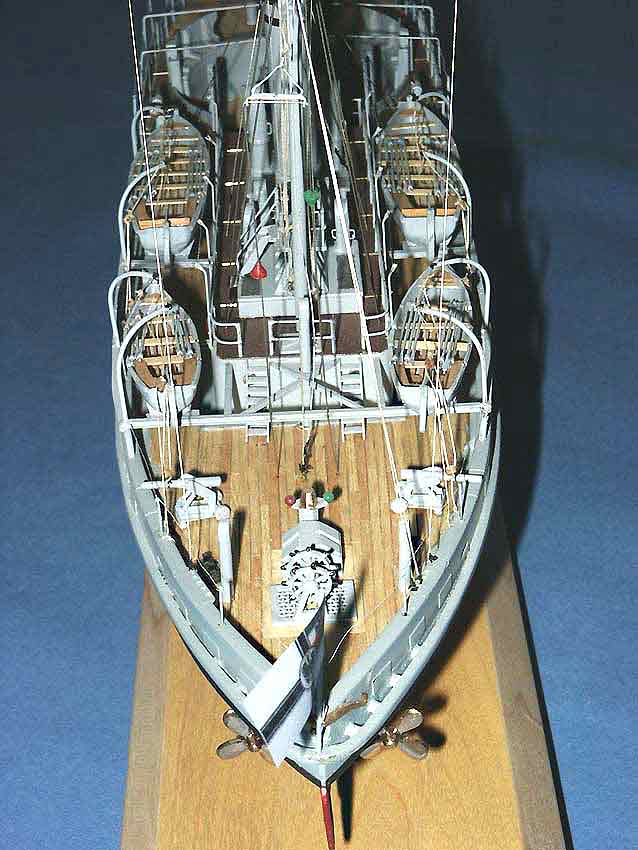

ГАЛЕРЕЯ МОДЕЛЕЙ
ДО МОДЕРНИЗАЦИИ
ПОСЛЕ МОДЕРНИЗАЦИИ
ЛИТЕРАТУРА И ИСТОЧНИКИ
на немецком
1
Groner E., Mickel P., Mrva F. - Die Deutschen Kriegsschiffe.1815-1945. Vol. 1., Bernard & Graefe Verlag, Munchen, De, 1982.
2
Hildebrand, Hans H.; Röhr, Albert & Steinmetz, Hans-Otto: Die Deutschen Kriegsschiffe: Biographien: ein Spiegel der Marinegeschichte von 1815 bis zur Gegenwart, Mundus Verlag, Ratingen, 1993
Band 1 - Basilisk, Biene, Camäleon
Band 2 - Croсodill
Band 3 - Hummel
Band 4 - Mücke
Band 5 - Natter, Salamander, Scorpion
Band 6 - Viper, Wespe
на русском
3
Быстров А. А. - Первые броненосцы Германии. Санкт-Петербург, 2001.
4
Кофман В. - "От канонерок к броненосцам береговой обороны" // журнал "Моделист-конструктор".-1984.-№4.
Военно-морской флот Третьего рейха (Kriegsmarine) 1938-1945
Военно-морской флот Третьего рейха (Kriegsmarine) 1935-1938
Флот Веймарской республики (Reichsmarine) 1921-1935
Флот Германской империи (Kaiserliche Marine) 1903-1919
Флот Германской империи (Kaiserliche Marine) 1876-1903
Шмель, первый корабль с таким именем.
Уж, в честь канонерской лодки II класса Natter (1860).
Саламандра, в честь канонерской лодки II класса Salamander (1860).
Крокодил, в честь канонерской лодки II класса Crocodill (1860).
Хамелеон, в честь канонерской лодки I класса Camäleon (1861).
Василиск, в честь канонерской лодки I класса Basilisk (1863).
Оса, в честь канонерской лодки II класса Scorpion (1860).
Комар, первый корабль с таким именем.
Пчела, первый корабль с таким именем.
Гадюка, первый корабль с таким именем.
Оса, в честь канонерской лодки II класса Wespe (1860).

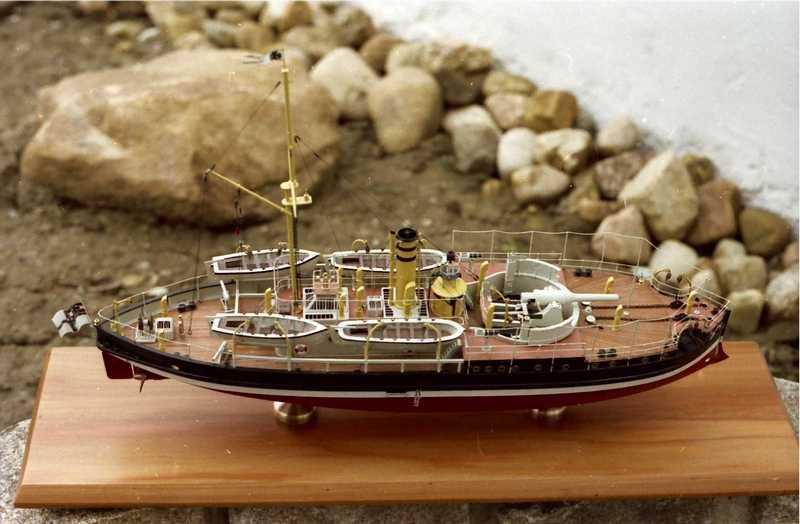

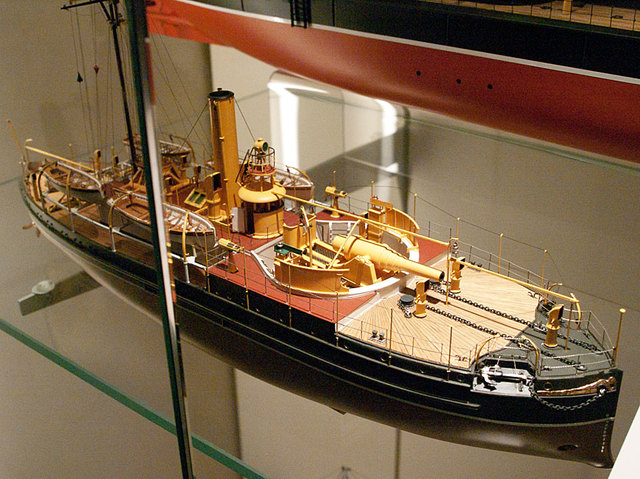

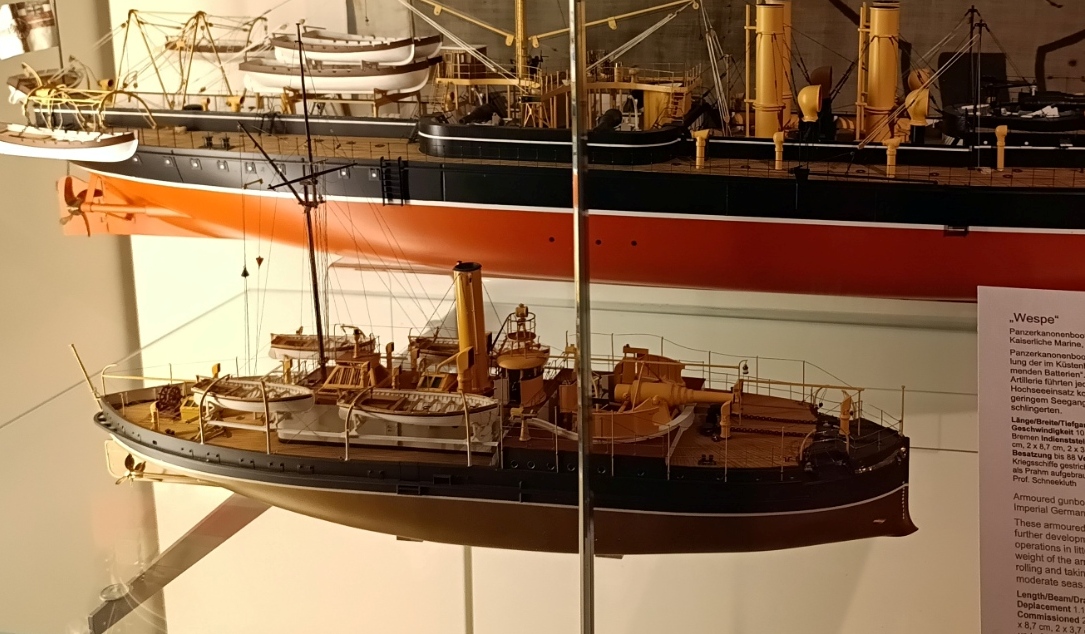

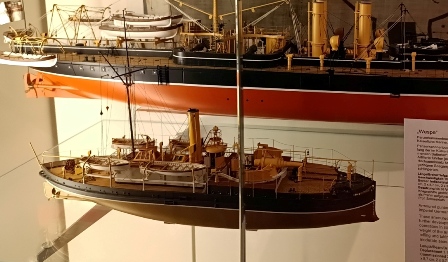

Модель "Wespe" в морском музее Гамбурга.

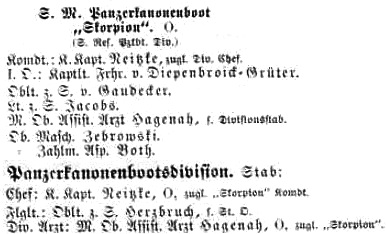

Komdt.: K.Kapt. Neitzke, zugl. Div. Chef
I. O.: Kaptlt. Frhr. v. Diepenbroick-Grüter
Oblt. z. S. v. Gaudecker
Lt. z. S. Jacobs
M. Ob. Assist, Arzt Hagenah, s. Divisionsstab
Ob. Masch. Zebrowski
Ob. Zahlm. Asp. Both
Panzerkanonenbootsdivisionsstab:
Chef: K. Kapt. Neitzke, zugl. „Skorpion" Komdt.
Flglt.: Oblt. z. S. Herzbruch
Div. Arzt: M. Ob. Assist. Arzt Hagenah, zugl. „Skorpion"
Komdt.: Kaptlt. Rogge
Oblt. z. S. Schultz (Wilhelm)
Lt. z. S. v. dem Knesebeck
Masch. Kühl
Ob. Zahlm. Asp. Quaritsch
Komdt.: Kaptlt. Brüll
Oblt. z.S. Schmidt (Reinhold)
Lt. z. S. Richter (Karl August)
Masch. Rothlander (Ludwig)
Zahlm. Asp. Grundt
Komdt.: Kaptlt. v. Jachmann
Oblt. z. S. v. Sack
Lt. z. S. Schulz (Edmund)
Masch. Röschmann
Zahlm. Asp. Cramer
Komdt.: K. Kapt. Neitzke
I. O.: Oblt. z. S. Frhr. v. Diepenbroick-Grüter
Oblt. z. S. Schultz (Wilhelm)
Lt. z. S. v. Gaudecker
M. Ob. Assist. Arzt Dr. Skladny
Ob. Masch. Appelbaum
Zahlm. Asp. Both
Komdt.: Korv. Kapt. Deubel
Erster Offiz.: L. z. S. Eitner
L. z. S. Schultz (Wilhelm)
L. z. S. v, Usedom
M. Ob. Assist. Arzt Dr. Böse
Ob. Masch. Kassalik
Zahlm. Aspt. Both
"Viper" в качестве плавкрана.
Komdt.: Korv. Kapt. Deubel
Erster Offiz.: L. z. S. Eitner
L. z. S. v. Weise
L. z. S. Bruckmeyer
M. Assist. Arzt 1. Kl. Dr. Brüel
Ob. Masch. Hartig
Zahlm. Aspt. Grönger
Немецкая гравюра 1896 г. подписана "Bremse", но изображена лодка типа "Wespe".
рисунок на колоде игральных карт того времениподписан "Brummer",но изображена лодка типа "Wespe".

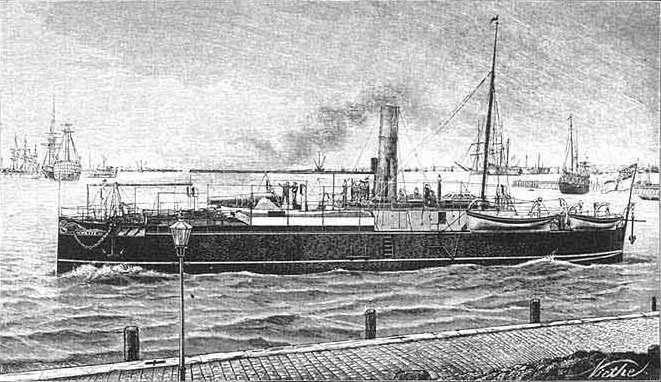

"Wespe"

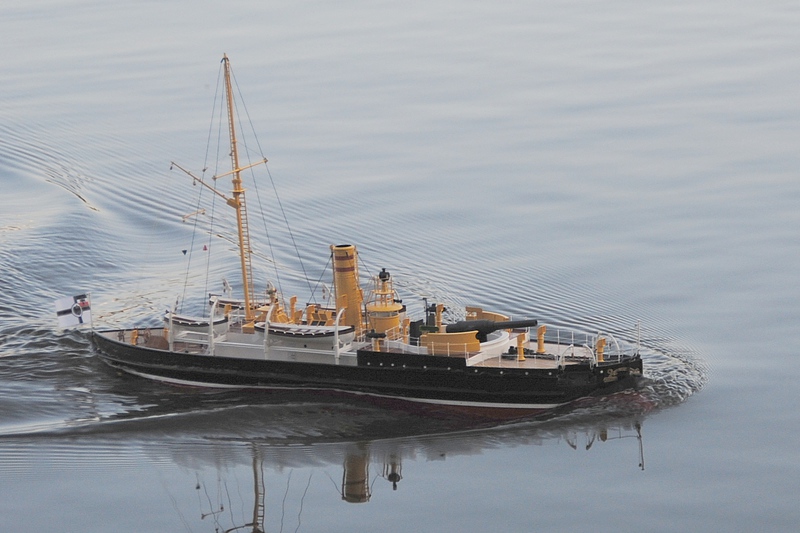

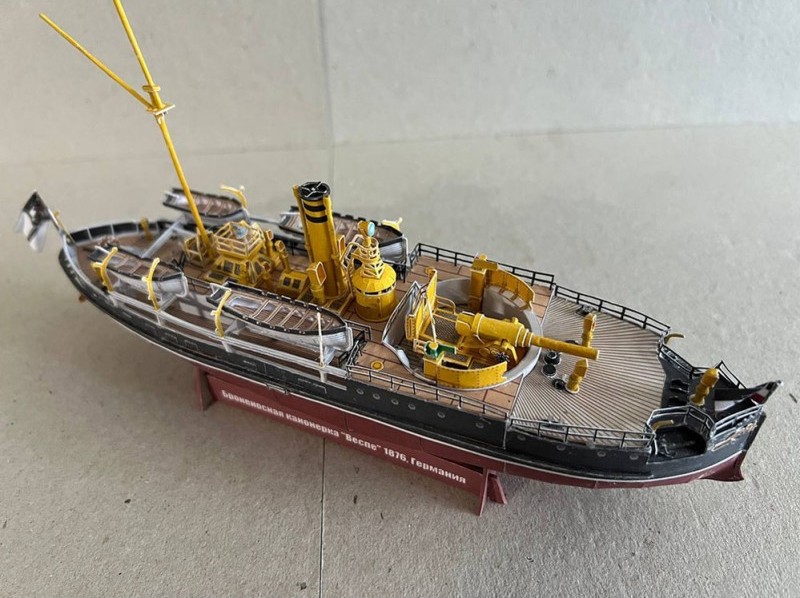

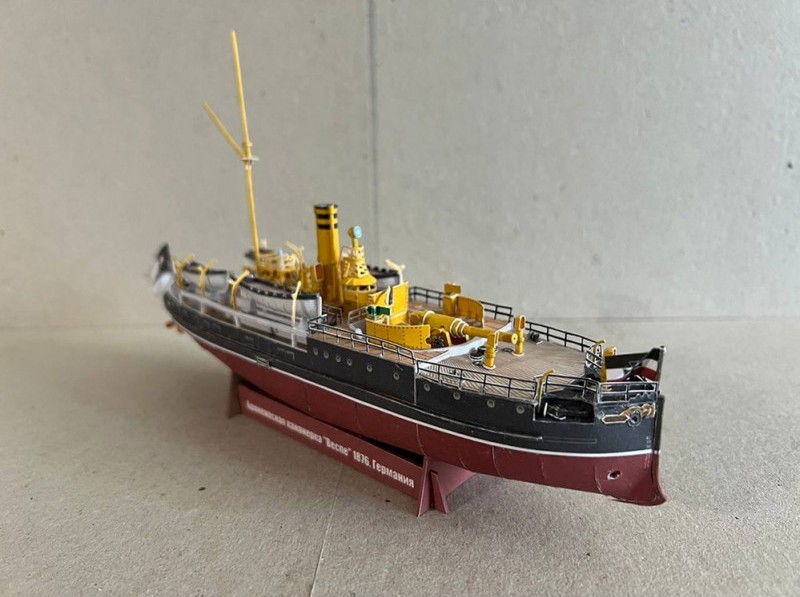

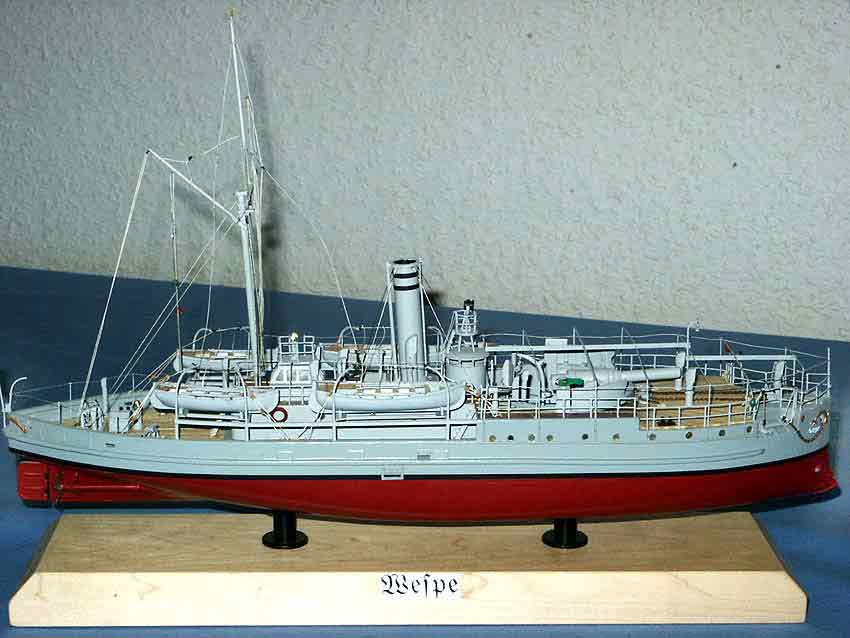

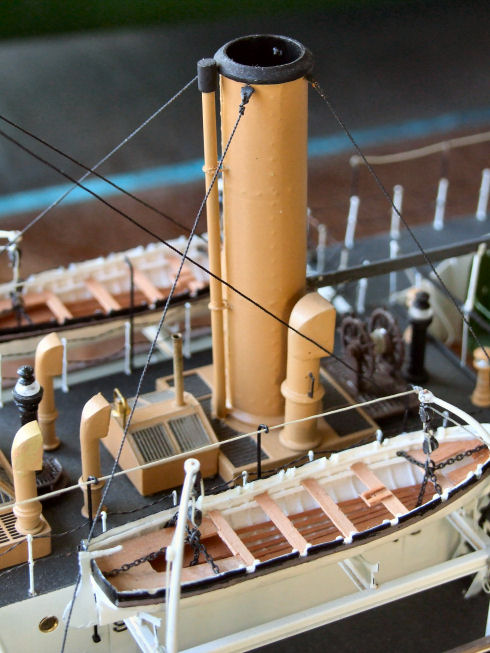

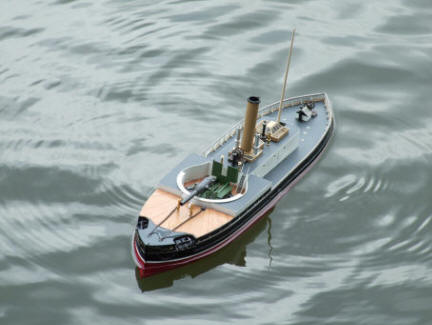

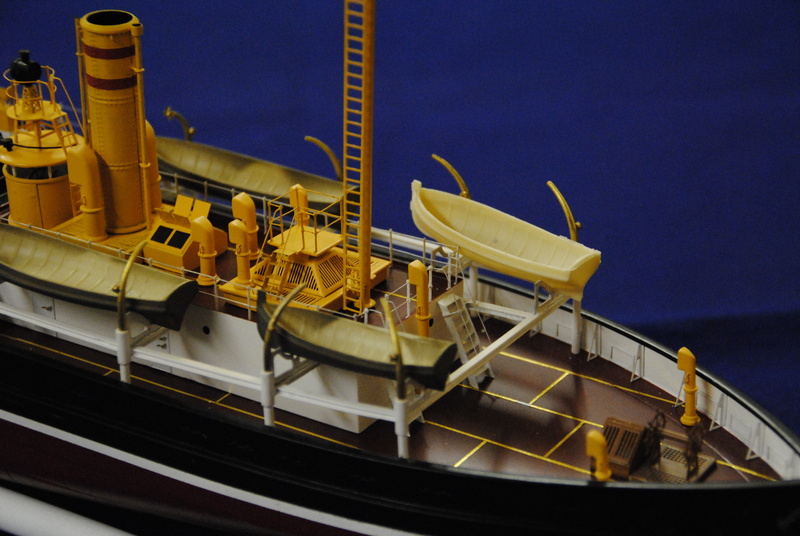

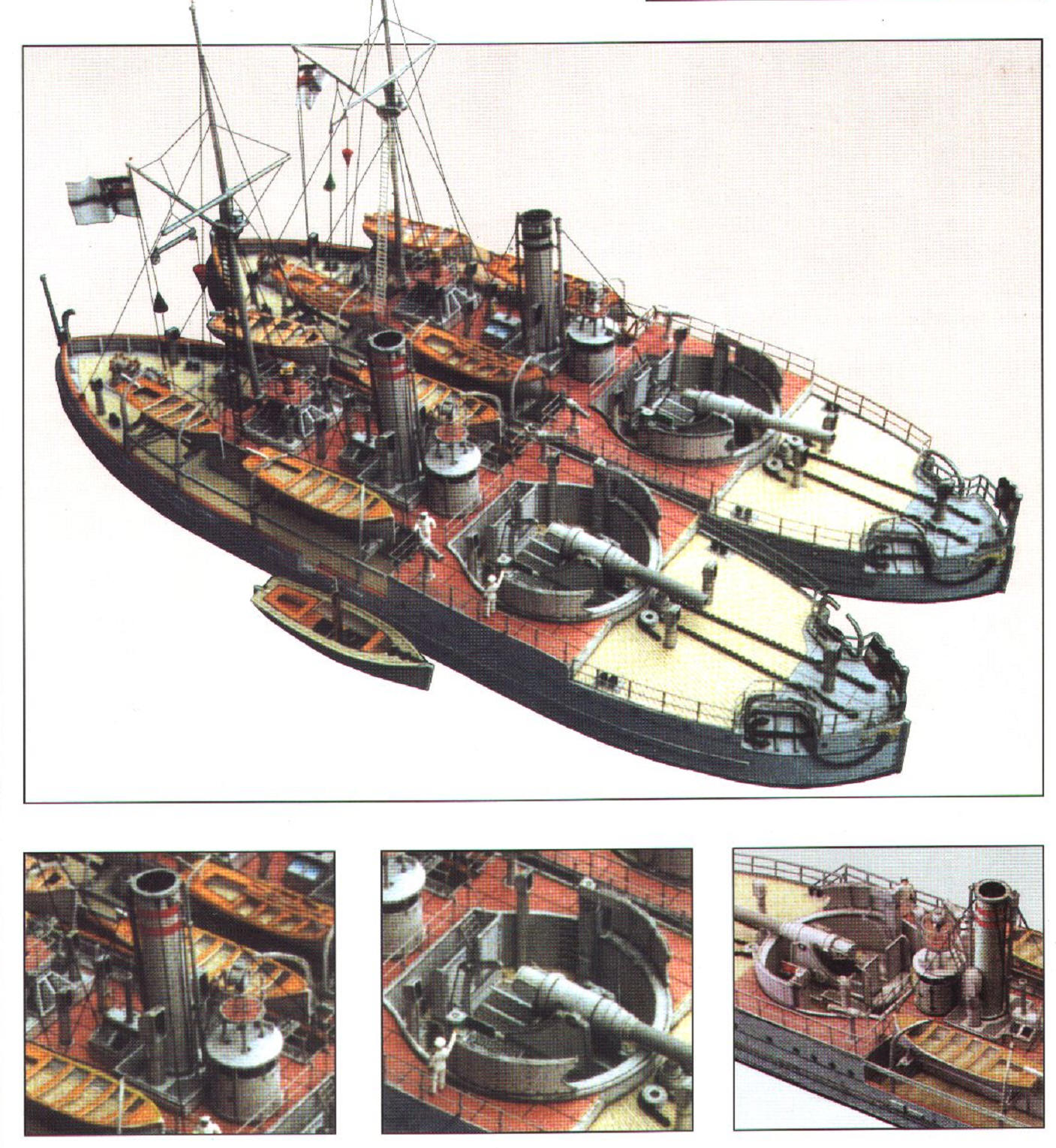

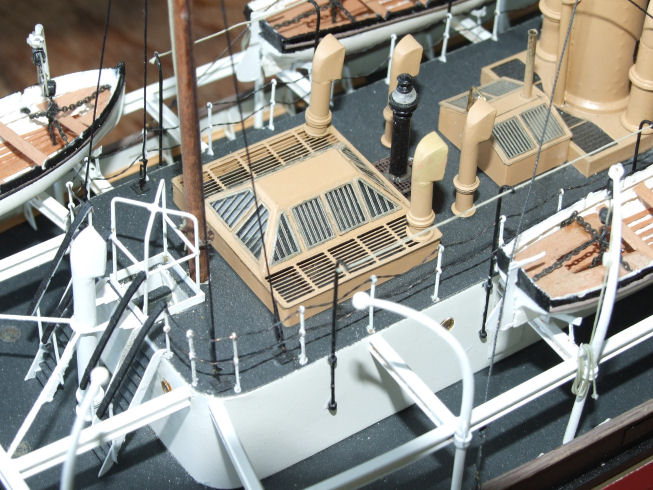

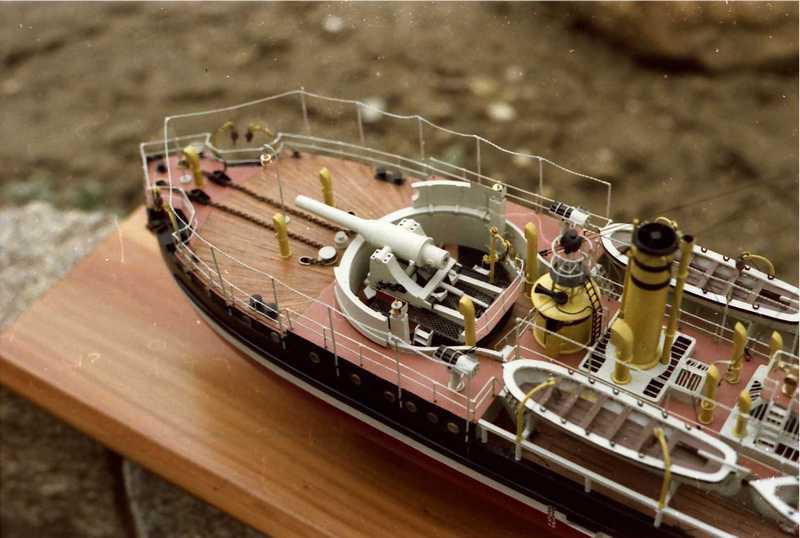

Модель "Wespe"

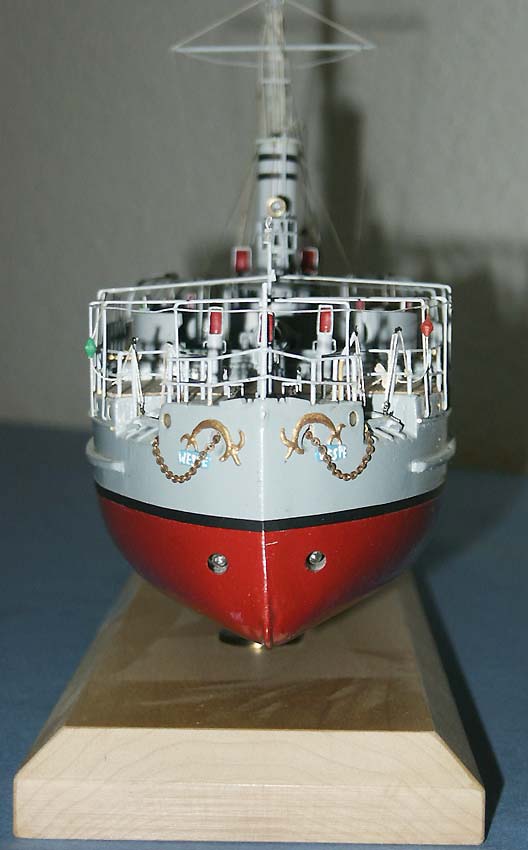

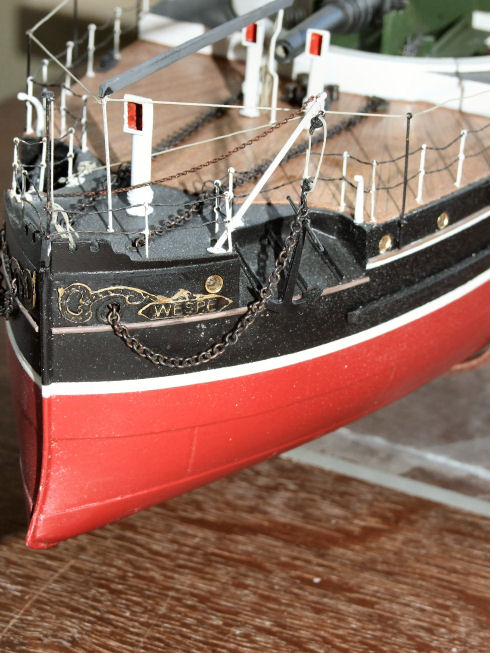

Модель "Wespe"
Komdt.: Kapt. L. Musculus
L. z. S. Türk
L. z. S. Ewers
Komdt.: Kapt. L. Hecht
L. z. S. Bölken
L. z. S. v. Selberschwecht-Laszewski
Ob. Masch. Ouerhoff
Komdt.: Kapt. L. Koch (Richard)
L. z. S. Reuter
L. z. S. Retzmann
Komdt.: Korv. Kapt. Paschen (Adolf)
Erster Offiz.: L. z. S. Frhr. v. Reyserlingk
L. z. S. v. Weise
L. z. S. Bruckmeyer
M. Assist. Arzt 1. Kl. Dr. Brüel
Ob. Masch. Dietrich
Zahlm. Aspt. Grönger
Komdt.: Korv. Kapt. Paschen
Erster Offiz.: L. z. S. Frhr. v. Reyserlingk
L. z. S. Bölken
L. z. S. v. Studnitz
Assist. Arzt 1. Kl. Dr. Nahm
Ob. Masch. Dietrich
Zahlm. Appl. Grönger
Komdt.: Korv. Kapt. Wittmer
Erster Offiz.: L. z. S. Marks
L. z. S. v. Studnitz (Oswald)
U. L. z. S. v. Schönberg
Assist. Arzt I. Kl. Dr. Martini
Ob. Masch. Ballauf
Zahlm. Aspt. Brodmeyer
Komdt.: Korv. Kapt. Wittmer
Erster Offiz.: L. z. S. Marks
U. L. z. S. v. Schönberg
U. L. z. S. Goebel
Assist. Arzt 2. Kl. Dr Hees
Ob. Masch. Burmeister
Komdt.: Korv.-Kapt. Gruner
Lieut. z. S. Wilken
Lieut. z. S. Hipper
Lieut. z. S. Schultz
Assist.-Arzt 2. Kl. Dr. Reich
Ob.-Masch. Kroll
Zahlm.-Aspt. Wegener
Komdt.: Korv.-Kapt. Gruner
Lieut. z. S. Wilken
Lieut. z. S. Hipper
Lieut. z. S. Schultz
Ob.-Masch. Kroll
Zahlm.-Aspt. Wegener
Komdt.: Korv.-Kapt. v. Schuckmann II
Lieut. z. S. Saß
Lieut. z. S. Wilken
Lieut. z. S. Schultz
Assist.-Arzt 2 Kl. Dr. Buschan
Ob.-Masch. Ritze
Zahlm.-Aspt. Lorenz
Komdt.: Korv.-Kapt. v. Schuckmann II
Lieut. z. S. Saß
Lieut. z. S. Boffart
Lieut. z. S. Capelle
Ob.-Masch. Ritze
Zahlm.-Aspt. Lorenz
Komdt.: Korv.-Kapt. Herz
Lieut. z. S. Saß
Lieut. z. S. Bossart
Lieut. z. S. Capelle
Ob.-Masch. Nitze
Zahlm.-Aspt. Sandquist
Komdt.: Korv.-Kapt. Herz
Lieut. z. S. Weyer
Lieut. z. S. Kölle
Lieut. z. S. Bossart
Ob.-Masch. Wilke
Zahlm.-Aspt. Sandquist
Komdt.: Korv.-Kapt. Hornung
Lieut. z. S. Weyer
Lieut. z. S. Krüger
Lieut. z. S. Kölle
Ob.-Masch. Wille
Zahlm.-Aspt. Sandquist
Komdt.: Korv.-Kapt. Hornung
Lieut. z. S. Weyer
Lieut. z. S. Krüger
Lieut. z. S. Kölle
Ober-Masch. Wille
Zahlm.-Aspt. Sandquist
Komdt.: Korv.-Kapt. Hornung
Lieut. z. S. Schneider
Lieut. z. S. v. Bredow
Lieut. z. S. Krüger
Unt.-Lieut. z. S. Schmidt v. Schwind
Ober-Masch. Wilke
Zahlm.-Appl. Hörner
Komdt.: Kapt.-Lieut. Hornung
Lieut. z. S. Schneider
Unt.-Lieut. z. S. Falkenthal
Unt.-Lieut. z. S. v. Holleben
Ober-Masch. Wilke
Komdt.: Kapt.-Lieut. Kohlhauer
Unt.-Lieut. z. S. v. Mittelstaedt
Unt.-Lieut. z. S. Falkenthal
Unt.-Lieut. z. S. Sthamer
Ober-Masch. Hempel
Zahlm.-Appl. Hörner
Komdt.: Kaptlt. Piraly
Lt. z. S. Gr. v. Moltke I
Lt. z. S. Schönfelder I
Obermaschm. Haase
Zahlmaspir. Sandquist
Komdt.: Kaptlt. v. Frantzius
Lt. z. S. Goecke
Lt. z. S. Rollmann
Obermaschm. Brunck
Zahlmaspir. Gemsky
Komdt.: Kaptlt. Valette
Lt. z. S. Prehn
Lt. z. S. Schnars
Obermaschin. Lange
Zahlmappl. Braun
Komdt.: Kaptlt. Wilm
Lt. z. S. Paleske
Lt. z. S. Zanke
Obermaschin. Opitz
Zahlmappl. Kühlbach
"Skorpion" в Киле, 1897 г.
"Wespe" после модернизации.
"Natter" в Киле, 1895 г.
"Wespe" и "Natter" на верфи в Данциге.
Модель "Wespe" в морском музее Гамбурга.
Модель "Wespe"
Модель "Wespe"
"Wespe"
"Wespe"
"Croсodill" в Киле.
лодки типа "Wespe" у Фридрихсорта, справа "Arminius"
